本章将用晶体管制作两个G6B-2114P-1-US DC5信号相乘的电路“乘法电路”。前面曾经介绍过2倍或10倍放大的电路。不过本章介绍的乘法电路与那些固定倍数的电路不同，是一种进行乘法运算的电路，也就是把输入信号X的输入信号y倍作为输出信号Z输出、进行
      Z=X×y    (9.1)
    这样的运算的电路。使用乘法电路能够作成电子电位器或可变增益放大器等。而且，应用乘法电路能够设计进行Z=X×y运算、平方运算，或者平方平均、取平方根计算有效电压值的电路。进而，还可以应用于无线设备或便携式电话的高频部分的混频电路、PLL部分的相位比较器等。
    基于对数变换的乘法电路
    使用模拟电路进行乘、除运算的方法之一，是利用对数变换电路和反对数（指数）变换电路。利用对数的话，由于能把乘法或除法运算变换为加法或减法运算，所以就变成用加法电路或减法电路进行乘法运算和除法运算。这种情况与串联连接的放大器的增益改为用分贝（作对数变换）计算相同。例如，把．2级增益为10倍的放大器串联连接，它的增益可以计算为
    10倍×10倍-100倍    (9.2)
    如果用分贝表示，就是
    20dB+20dB= 40dB    (9.3)
    把乘法变成了加法。
    利用二极管或双极晶体管的指数特性，可以构成对数交换电路或反对数变换电路。图9.1示出的是大家熟知的电路。利用这些电路，进行图9.2的框图那样的处理，就能够实现乘法电路。对数变换电路由于能够构成高精度的电路，所以应用于准确的乘法运算。
    (a)对数变换电路    (b)反对数变换电路

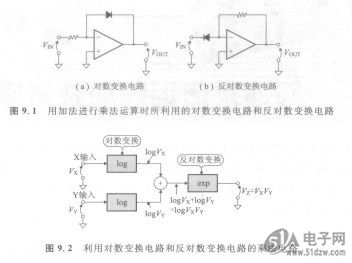

    图9.1用加法进行乘法运算时所利用的对数变换电路和反对数变换电路
    图9.2 利用对数变换电路和反对数变换电路的乘法电路
