采用电磁继电器的保护电路
    电磁继电器的线圈在断电瞬间，线圈上可产生G5LE-14 DC24高于线圈额定工作电压值30倍以上的反相峰值电压，该电压对电路有极大危害，通常采用并联瞬态抑制（又叫削峰）二极管或电阻的方法加以抑制，使反峰电压不超过50V，但并联二极管会将继电器的释放时间延长3～5倍，当释放时间要求过高时，可在二极管一端串接一个合适的电阻。电磁继电器反峰电压抑制电路如图13-6所示。

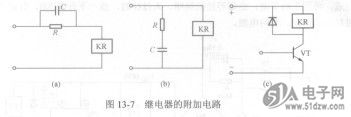

    继电器触点保护线路有很多种，对于电感性负载，通常用在负载两端并联二极管来消除火花，在触点两端并联RC吸收网络或压敏电阻来保护触点；对于容性负载和阻性负载，通常用在负载回路串联小阻值功率电阻或串联一个RC抑制网络来抑制浪涌电流的冲击。继电器的附加电路如图13-7所示。
