数控频率多谐振荡器电路
发布时间:2013/6/2 14:03:32 访问次数:440

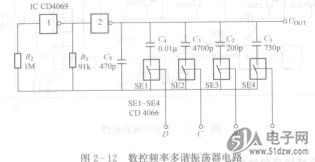

数控频率多谐振荡器电路VBT1-S5-S5-SMT如图2 -12所示，其振荡频率由二进制数控制。双向模拟开关SE1～SE4及电容C．～C。组成数控电容网络，并接在振荡电容C5上，C．～C4是否接入电路取决于SE1～SE4的导通与否，而SE1～SE4的导通与否由A、B、C、D四个控制端的二进制数控制，在不同的二进制数的控制下，C，～C4的接入状态相应地发生变化，也就改变了振荡的频率。非门1～2及Ri、R2、C5组成多谐振荡电路。
4位二进制与多谐振荡器振荡频率的对应关系见表2-4。
数控频率多谐振荡器电路VBT1-S5-S5-SMT如图2 -12所示，其振荡频率由二进制数控制。双向模拟开关SE1～SE4及电容C．～C。组成数控电容网络，并接在振荡电容C5上，C．～C4是否接入电路取决于SE1～SE4的导通与否，而SE1～SE4的导通与否由A、B、C、D四个控制端的二进制数控制，在不同的二进制数的控制下，C，～C4的接入状态相应地发生变化，也就改变了振荡的频率。非门1～2及Ri、R2、C5组成多谐振荡电路。
4位二进制与多谐振荡器振荡频率的对应关系见表2-4。
相关技术资料- 6-2数控频率多谐振荡器电路
