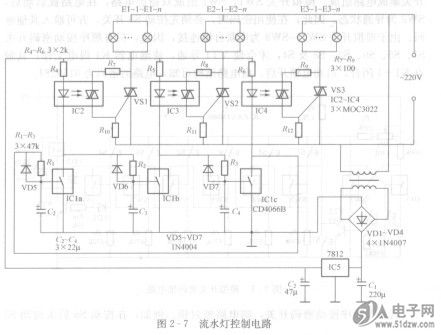

流水灯控制电路如H11A617D图2-7所示。电路中的ICla、IClb及IClc为CD4066B中的三个电子开关IC2、IC3、IC4为晶闸管光耦器件，电源接通时均处于断开状态。12V直流电源分别经R4、Rs、R6、IC2～IC4中的发光二极管及Ri—R3对图2-7流水灯控制电路电容C2～C3充电。由于电阻Ri～R3阻值较大，流过发光二极管的电流很小，所以不会触发晶闸管导通。


    由于电路元件参数的离散性，向C2～C3充电的速度必有差别。现假定对C3的充电速度最快，当C3充电达到IC1的动作阈值电压时，IClb中的电子开关首先闭合，IC3中的发光二极管发光，使内部的晶闸管导通，触发大功率的双向晶闸管VS2导通，灯组E2 -1～E2 -n发光。此时，由于R3的上端被IClb中的电子开关接地，C4放电，但C2仍继续充电。当C2上的电压充电到IC1的阈值电压时，ICla中的电子开关闭合，光耦器件IC2导通，灯组El-1～E2-n发光。此时，C3通过VD6和ICla中的电子开关放电，使IClb中的电子开关立即关断，灯组E2熄灭。IClb断开后，C4重新充电。随后，IClc中的电子开关闭合，灯组E3-1～E3-n发光，灯组El熄灭。如此周而复始进行下去，三组灯呈流水状发光。
