逻辑探头电路
发布时间:2013/5/31 21:58:27 访问次数:681

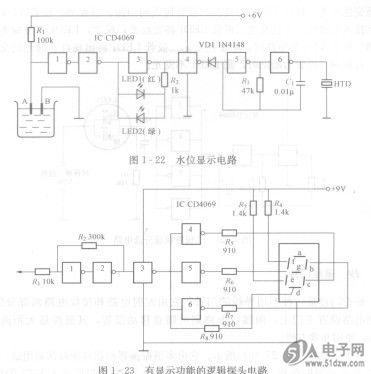

由CD4069六非门构成的水位P89C668HFA显示器电路如图1- 22所示。当水位高于告警水位时，金属电极A、B浸在水中，由于水的导电作用，使非门1的输入端为低电平，其输出端为高电平，非门2输出为低电平，非门3输出为高电平，于是绿色发光二极管LED2被点亮。与此同时，非门4输出低电平，使隔离二极管VD1导通，导致由非门5、6组成的音频振荡器停振，压电陶瓷片HTD不发声响。当水位低于金属电极A、B时，非门输入端变为高电平，非门2输出高电平，非门3输出低电平，于是红色发光二极管LED1被点亮，LED2熄灭。同时，非门4输出高电平，使VD1截止，非门5、6组成的音频振荡器起振，压电陶瓷片HTD发出警示声。
有显示功能的逻辑探头。逻辑探头电路如图1- 23所示。它是由一块CD4069六非门集成电路及数码管组成的。非门1、2及Ri、R2组成的施蜜特触发电路（探头），用来直接测量逻辑电平。施密特触发器有两个阈值电平，调节R．和R。可以改变这两个阈值电平的大小，用来断定被测电路的逻辑电平。非门3、4、5组成显示笔划的译码电路，使测量结果，以“H”显示高电平，以“L”显示为低电平。
当被测电平为低电平时，非门2输出低电平，非门3输出高电平，而非门
4、5、6均输出低电平，此时笔划d、e、f的发光二极管被点亮，数码管显示“I．”，表示被测电平为低电平。当被测电平为高电平时，非门2输出高电平，非门3输出低电平，而非门4、5、6均输出高电平，此时，笔划b、c、e、f、g的发光二极管被点亮，数码管显示“H”表示被测电平为高电平。
有显示功能的逻辑探头。逻辑探头电路如图1- 23所示。它是由一块CD4069六非门集成电路及数码管组成的。非门1、2及Ri、R2组成的施蜜特触发电路（探头），用来直接测量逻辑电平。施密特触发器有两个阈值电平，调节R．和R。可以改变这两个阈值电平的大小，用来断定被测电路的逻辑电平。非门3、4、5组成显示笔划的译码电路，使测量结果，以“H”显示高电平，以“L”显示为低电平。
当被测电平为低电平时，非门2输出低电平，非门3输出高电平，而非门
4、5、6均输出低电平，此时笔划d、e、f的发光二极管被点亮，数码管显示“I．”，表示被测电平为低电平。当被测电平为高电平时，非门2输出高电平，非门3输出低电平，而非门4、5、6均输出高电平，此时，笔划b、c、e、f、g的发光二极管被点亮，数码管显示“H”表示被测电平为高电平。 由CD4069六非门构成的水位P89C668HFA显示器电路如图1- 22所示。当水位高于告警水位时，金属电极A、B浸在水中，由于水的导电作用，使非门1的输入端为低电平，其输出端为高电平，非门2输出为低电平，非门3输出为高电平，于是绿色发光二极管LED2被点亮。与此同时，非门4输出低电平，使隔离二极管VD1导通，导致由非门5、6组成的音频振荡器停振，压电陶瓷片HTD不发声响。当水位低于金属电极A、B时，非门输入端变为高电平，非门2输出高电平，非门3输出低电平，于是红色发光二极管LED1被点亮，LED2熄灭。同时，非门4输出高电平，使VD1截止，非门5、6组成的音频振荡器起振，压电陶瓷片HTD发出警示声。
有显示功能的逻辑探头。逻辑探头电路如图1- 23所示。它是由一块CD4069六非门集成电路及数码管组成的。非门1、2及Ri、R2组成的施蜜特触发电路（探头），用来直接测量逻辑电平。施密特触发器有两个阈值电平，调节R．和R。可以改变这两个阈值电平的大小，用来断定被测电路的逻辑电平。非门3、4、5组成显示笔划的译码电路，使测量结果，以“H”显示高电平，以“L”显示为低电平。
当被测电平为低电平时，非门2输出低电平，非门3输出高电平，而非门4、5、6均输出低电平，此时笔划d、e、f的发光二极管被点亮，数码管显示“I．”，表示被测电平为低电平。当被测电平为高电平时，非门2输出高电平，非门3输出低电平，而非门4、5、6均输出高电平，此时，笔划b、c、e、f、g的发光二极管被点亮，数码管显示“H”表示被测电平为高电平。
有显示功能的逻辑探头。逻辑探头电路如图1- 23所示。它是由一块CD4069六非门集成电路及数码管组成的。非门1、2及Ri、R2组成的施蜜特触发电路（探头），用来直接测量逻辑电平。施密特触发器有两个阈值电平，调节R．和R。可以改变这两个阈值电平的大小，用来断定被测电路的逻辑电平。非门3、4、5组成显示笔划的译码电路，使测量结果，以“H”显示高电平，以“L”显示为低电平。
当被测电平为低电平时，非门2输出低电平，非门3输出高电平，而非门
4、5、6均输出低电平，此时笔划d、e、f的发光二极管被点亮，数码管显示“I．”，表示被测电平为低电平。当被测电平为高电平时，非门2输出高电平，非门3输出低电平，而非门4、5、6均输出高电平，此时，笔划b、c、e、f、g的发光二极管被点亮，数码管显示“H”表示被测电平为高电平。
