家用电器功率调节器AD534JD电路如图7-25所示。市电经C，降压，VD1、VD2整流、VD3稳压和C。滤波，可得到9V的直流电压供电路使用。IC1为八进制计数／分配器CD4022，在接通电源时，由于C。、C4的作用，在IC1的复位端R得到一个脉冲信号，使电路自动复位；同时，在IC1的CL端也得到一个脉冲信号，使电路处于初始状态，输出端Qo为高电平。此后，每按动按钮开关So一次，IC1的CL端便得到一个脉冲信号，IC1的输出端Qo～Q3便会依次输出高电平且循环下去。同时与榆出端相连的发光二极管LED1～LED4被循环点亮，以指示相应的挡位。

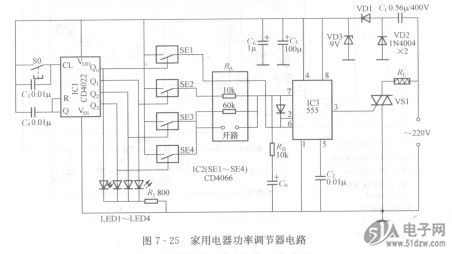

    图7—25家用电器功率调节器电路


    IC2为四双向模拟开关CD4066，IC1的Q0～Q3输出信号分别按在模拟开关SE1～SE4的控制端上，模拟开关的一端接电源，而另一端分别接在不同的电阻RA上。IC3为时基电路555，它被接成间接反馈型无稳态电路，因此，IC2输出端所接的不同电阻RA可直接控制IC3产生不同占空比的脉冲信号，从而可通过晶闸管VS1达到功率调节的目的。
    当IC1的Qo端输出高电平时，SE1被接通，电源直接对Co充电，IC3的第③脚的输出状态被锁定在低电平，VS1被关断，无功率输出。
    当IC1的Qi、Q2端分别为高电平时，SE2、SE3分别被选通，此时，回路的充电电阻分别为RA+RB一20k、RA+RB一70k，其输出功率。
    从计算结果可知，当IC1的Qi端为高电平时，输出功率Po一0.25 PL；当IC1的Q2端为高电平时，输出功率Po =0. 75PL。
    当IC1的Q3端为高电平时，SE4被选通，RA一oo，IC3③脚输出为稳定的高电平，VS1处于全通状态，PO =PL，电路满功率输出，
