十路流水彩灯电路

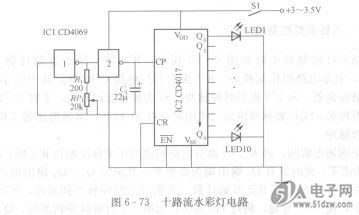

十路流水彩灯电路如图6-73所示，它由振USB004-P-T7荡器及循环计数器组成。振荡器由非门1、2组成，它产生脉冲信号作为计数时钟信号加至IC2的CP端。IC2为十进制计数／分配器CD4017，利用IC2的逻辑功能，在脉冲输入端CP加入计数脉冲时，计数脉冲的上升沿触发计数器计数，IC2的Qo～Q9输出端便会依次出现高电平，若在每个输出端装上发光二极管，就可成为十路彩灯电路。将这些彩灯按照所需要的位置编排，就会像流水一样，闪烁移动。
调节RPi可改变振荡器的振荡频率，也就改变了彩灯闪烁移动的速度。
十路流水彩灯电路
十路流水彩灯电路如图6-73所示，它由振USB004-P-T7荡器及循环计数器组成。振荡器由非门1、2组成，它产生脉冲信号作为计数时钟信号加至IC2的CP端。IC2为十进制计数／分配器CD4017，利用IC2的逻辑功能，在脉冲输入端CP加入计数脉冲时，计数脉冲的上升沿触发计数器计数，IC2的Qo～Q9输出端便会依次出现高电平，若在每个输出端装上发光二极管，就可成为十路彩灯电路。将这些彩灯按照所需要的位置编排，就会像流水一样，闪烁移动。
调节RPi可改变振荡器的振荡频率，也就改变了彩灯闪烁移动的速度。
