九开关电子密码锁
发布时间:2013/5/7 19:59:53 访问次数:665

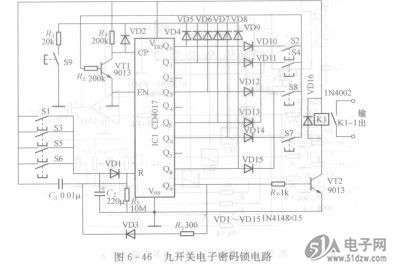

九开关电子密码锁电路如图6-46所示。电路主要NCP18WF104F12RB由十进制计数器CD4017及VT1等组成密码识别电路。密码及伪码输入电路由Sl~S9九个按钮开关组成,其中Sl、S3、S5、S6为伪码开关,S2、S4、S7、S9为密码开关。按电路的构成,这五个密码开关组成的密码是246894798九位数,也就是说,必须按照密码排列的顺序输入电路方能开锁,这可以提高开锁的难度,加强了密码锁的保护作用。
在接通电路的瞬间,Cl、R3微分电路产生的正脉冲作用于IC1的R端,IC1自动复位清零,此时,IC1的Qo端为高电平,其余Qi~Q9输出端为低电平,电路处于初始守候状态。开锁时,首先按动S2开关一次,IC1的Qo端的高电平
经VD10、S2及R2加到VT1的基极,使VT1导通一次,其集电极产生的脉冲使IC1计数一次,iCiQi端输出高电平;按动S4开次,同理,使Q2端为高电平;按动S9开关一次,由于电源经R4、VD2及Ri分压,使IC1计数一次,Q3端为高电平;再按动S8开关一次……当给电路输入正确的密码结束时,IC1的Q9端为高电平。该高电平使VT2导通.继电器Kl得电工作,其触点Kl-l闭合,启动电锁开启。与此同时,IC1的Q9端输出的高电平经Rs对C2充电,约7s后,IC1的R端为高电平,使IC1复位清零,继电器Kl释放,电路又恢复到等候状态。
在输入密码信号时,若不按顺序输入,则IC1无法正常工作,使输入失效。若错按伪码开关时,则电源电压直接作用于IC1的R端,使IC1复位,另外,由于C2的充放电作用,使电路封闭5min的时间。
九开关电子密码锁电路如图6-46所示。电路主要NCP18WF104F12RB由十进制计数器CD4017及VT1等组成密码识别电路。密码及伪码输入电路由Sl~S9九个按钮开关组成,其中Sl、S3、S5、S6为伪码开关,S2、S4、S7、S9为密码开关。按电路的构成,这五个密码开关组成的密码是246894798九位数,也就是说,必须按照密码排列的顺序输入电路方能开锁,这可以提高开锁的难度,加强了密码锁的保护作用。
在接通电路的瞬间,Cl、R3微分电路产生的正脉冲作用于IC1的R端,IC1自动复位清零,此时,IC1的Qo端为高电平,其余Qi~Q9输出端为低电平,电路处于初始守候状态。开锁时,首先按动S2开关一次,IC1的Qo端的高电平
经VD10、S2及R2加到VT1的基极,使VT1导通一次,其集电极产生的脉冲使IC1计数一次,iCiQi端输出高电平;按动S4开次,同理,使Q2端为高电平;按动S9开关一次,由于电源经R4、VD2及Ri分压,使IC1计数一次,Q3端为高电平;再按动S8开关一次……当给电路输入正确的密码结束时,IC1的Q9端为高电平。该高电平使VT2导通.继电器Kl得电工作,其触点Kl-l闭合,启动电锁开启。与此同时,IC1的Q9端输出的高电平经Rs对C2充电,约7s后,IC1的R端为高电平,使IC1复位清零,继电器Kl释放,电路又恢复到等候状态。
在输入密码信号时,若不按顺序输入,则IC1无法正常工作,使输入失效。若错按伪码开关时,则电源电压直接作用于IC1的R端,使IC1复位,另外,由于C2的充放电作用,使电路封闭5min的时间。
