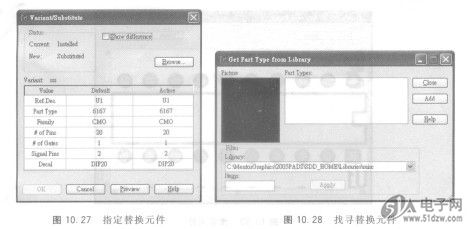

本区域提供编辑元件安1SMB5941BT3装状态的选项，在Variants区域里选择要编辑组装状态的元件，然后在本区域中选择其组装状态，即可反映到Variants区域里。若选择“Substituted”选项，屏幕将跳出另一个对话框，如图10. 27所示。
    在对话框里有三个字段，Value字段为元件属性名称；Default字段为该元件原本的属性；Active字段为替换的元件属性。若要替换，可在Active字段指向所要替换的Part Type项目或Decal项目．双击，然后在拉出的菜单里，选择其他元件。另外，我们也可按团函薅互3钮，打开图10.28所示的对话框，找寻所要替换的元件。


    紧接着，在I，ibrary字段里指定元件库，若知道元件名称可在Item字段里输入元件名称，则该元件图将出现在Picture区域里。若不知道元件名称，可在Item字段里输入*，再按旺三j键，Part Type区域里将出现该元件库里的所有元件名称，改变Library字段里的选项时，也要按旺三j键。在Part Type区域里找到所要替换的元件时，指向该元件双击，即可将它加入替换元件之列，如图10.29所示。


    图10 29指定替换元件
    再按钮退回到前一个对话框。在图10.29的右图里，也可按钮预览元件图，如图10.30所示。
    图10. 30左上角的‘疆霾Ej、匹瑟豳量五缩放钮并不适合在这个场合使用。另外，按钮可检视元件与相关数据，如图10. 31所示。
