跳线是一种很好用的布KA2804线工具，而其属性也是可由使用者根据需要进行修改的，在此将介绍三种修改跳线属性的方式。
     预设属性的修改

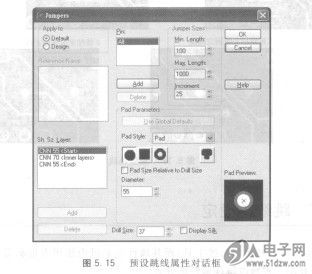

    当我们要修改跳线的预设属性时，启动“Setupljumpers--”命令，屏幕出现图5.15所示的对话框，此对话框类似焊点堆栈对话框，说明如下。
    ①Apply to区域的功能是设定此对话框所设定的跳线属性的适用范围。若选择Default选项，将存成程序预设的跳线属性；若选择Design选项，则只应用于目前所编辑的电路板。
    ②Reference Name区域的功能是设定此跳线属性的名称（存盘用），仅适用于目前的电路板设计，而非程序预设的跳线属性。因此，只有在Apply to区域里选择Design选项，本区域才有作用。
    ③Sh. Sz. Layer区域的功能是设定跳线的焊点属性，基本上，跳线是由焊点所组成，其中的参数包括焊点间距与跳线角度，虽然可以设定预设跳线属性，但在放置跳线时也可以任意指定。因此，此处的焊点属性为跳线的主要属性。“Sh. Sz.Iayer”所代表的意思是焊点形状(Shape)、焊点尺寸(Size)与焊点板层(I，ayer)，也就是焊点堆栈(Pad stack)。如图5.15所示，Sh. Sz. Layer区域中有三个选项．分别是该焊点所在的起始板层(CNN 55 <Start》，中间板层(CNN 70<Inner layers》和结束板层(CNN 55 <End》，其中，CNN为焊点形状、55为焊点尺寸、<Start>为焊点板层。若要改变其中任一层的焊点属性，则选择它，然后在对话框中间的区域中，设定其属性，稍后说明。若要新增板层，可按下方的钮；若要删除某层，则在区域中选择它，再按下方的钮。


    ④Pin区域的功能是设定跳线的引脚，基本上，一个跳线有两个相同的引脚（焊点），所以设定时，是两支引脚一起设定，Pin区域里只有一个All选项，就是要我们一起设定其属性。若要增加不同的引脚，可按区域下面的钮，即可在区域之中新增一个“Pinl”选项（只能新增一支引脚）；若要删除新增的引脚，可按钮。
