基本上，绘制分割区与绘制2D图形的操作，除了所在HCF4060板层不同外，几乎完全一样。分割／混合板层定义与网络指定完成后，接续下列操作，来绘制分割区。
    ①在左上方板层字段里，选择要分割的电源板层，在此是要在Inner Laye，2板层里进行分割，所以选择“Inner Layer 2”项。
    ②按嬲钮打开绘图工具栏，再按豳钮（围钮也可以，不过比较麻烦，最好不要）进入绘制分割区状态，然后按图7. 16所示绘制两个矩形的分割区。

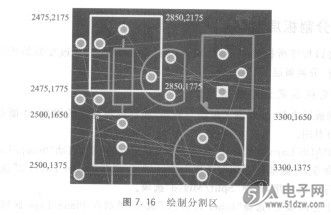

    图7. 16绘制分割区


    ③两个矩形的分割区绘制完成后，再按凰钮，然后在随即出现的“确认”对话框里，按c蘸]钮，即可进入绘制分割切除区状态。再按图7.17所示绘制切除区，也就是不要分割的部分。
    ④按蕊钮进人选择状态，指向编辑区，按鼠标右键拉出菜单，选择“Set.
    ⑤按键打开其属性对话框，如图7.18所示。


    图7. 18  图形属性对话框
    ⑥确定Layer字段里是所要分割的电源板层，紧接着，在Type字段里选择“Plane Area”选项，按钮，再按西荔函蕊圈钮，将整个对话框移到旁边，指向编辑区里，分割区中所要连接的网络（焊点），按鼠标左键即可，如图7.19所示。
    ⑦完成该分割区的网络指定后，对话框不要关闭。再选择另一个分割区，用类似步骤⑥的操作，为该分割区指定网络。两个分割区都指定网络后，按钮关闭对话框。
