当我们要编辑设计规则报告时，可在设DDTC114EUA计规则对话框里（图4. 21）按{矧钮，屏幕出现图4. 38所示的对话框。

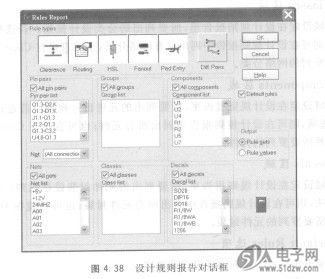

   图4 38设计规则报告对话框


    1．Rule types区域
    本区域设定在设计规则报告里所要列出的设计规则种类，说明如下。
    ①按钮设定在设计规则报告里列出安全间距设计规则。
    ②按钮设定在设计规则报告里列出布线设计规则。
    ③按钮设定在设计规则报告里列出高速线设计④圈钮设定在设计规则报告里列出扇出线设计规别。
    ⑤按钮设定在设计规则报告里列出焊点引接线设计规则。
    2．Pin pairs区域
    本区域设定在设计规则报告里，所要列出的引脚对设计规则。若选择All pin pairs选项，则可在设计规则报告中列出所有引脚对。也可直接在Pin pair list字段里选择所要罗列的引脚对。
    3．Nets区域
    本区域设定在设计规则报告里，所要列出的网络设计规则。若选择All nets选项，则可在设计规则报告中列出所有网络；也可直接在Net list字段里选择所要罗列的网络。
    4．Groups区域
    本区域设定在设计规则报告里，所要列出的群组设计规则。若选择AI1 groups选项，则可在设计规则报告中列出所有群组；也可直接在Group list字段里选择所要罗列的群组。
    5．Classes区域
    本区域设定在设计规则报告里，所要列出的分类设计规则。若选择All clas-ses选项，则可在设计规则报告中列出所有网络分类；也可直接在Class list字段里选择所要罗列的网络分类。
    6．Components区域
    本区域设定在设计规则报告里，所要列出的元件设计规则。若选择All com-ponents选项，则可在设计规则报告中列幽所有元件；也可直接在Component list字段里选择所要罗列的元件。
    7．Decals区域
    本区域设定在设计规则报告里，所要列出的元件封装设计规则。若选择AllDecals选项，则可在设计规则报告中列出所有元件封装；也可直接在Decal list字段里选择所要罗列的元件封装。
    8．Default Rules选项
    本选项设定在报告里列出预设设计规则。
    9．Output区域
    本区域提供输出选项的设定，说明如下。
    ①Rule sets选项设定在报告里列出与预设设计规则不同的设计规则。
    ②Rule Values选项设定在设计规则报告里，所有设计规则的设定值。
    完成设定后，按钮即可产生设计规则报告，并打开所产生的设计规则报告文件。
