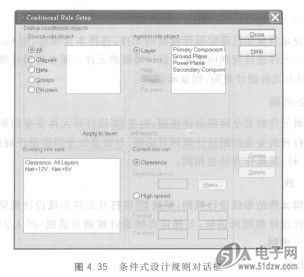

当我们要编辑条件式设计规则时，可在设计DAP202K规则对话框里（图4. 21）按倒钮，屏幕出现图4. 35所示的对话框。
    1．Define Conditional Objects区域
    本区域提供定义条件对象的功能，包括Source Rule Object区域、AgainstRule Object区域与Apply to I。ayer字段。两个区域里各提供所要操作的对象选择，简单讲，就是指定相互作用的对象，如此将可以产生安全间距设计规则或高速设计规则的条件。其中各项说明如下。
    ①Source Rule Object区域为来源的设计规则，若选择All选项，则区域里显示所有来源设计规则；若选择Classes选项，则区域里显示来源分类设计规则；若选择Nets选项，则区域里显示来源网络设计规则。
    ②Against Rule Object区域为对照设计规则，若选择Layer选项，则区域里显示所有板层；若选择Classes选项，则区域里显示所有分类；若选择Nets选项，则区域里显示所有网络。


    ③Apply to Layer字段设定要将符合条件的设计规则套用到哪个板层。
    2．Existing Rule Sets区域
    本区域内列出已定义的设计规则。
    3．Current Rule Sets区域
    本区域为目前的设计规则设定区域，其中，列出目前所定义安全间距设计规则的值或高速设计规则的值，说明如下。
    ①Clearance选项设定产生条件式安全间距设计规则。
    ②Object to Object选项设定安全间距的值，也可按函圄盈钮，在安全间距设计规则对话框（图4. 23）里设定安全间距。
    ③High Speed选项设定产生条件式高速线设计规则。
    ④Parallelism字段设定平行走线的限制，我们可在Length字段里指定差动线对平行走线的长度限制；在Gap字段里指定差动线对平行走线的间距限制。
    ⑤Tandem字段设定纵列布线的限制，我们可在I。ength字段里指定差动线对平行走线昀长度限制；在Gap字段里指定差动线对平行走线的间距限制。
    4．按钮
    本按钮的功能是建立新的设计规则。
    5．按钮
    本按钮的功能是删除目前所选择的设计规则。
