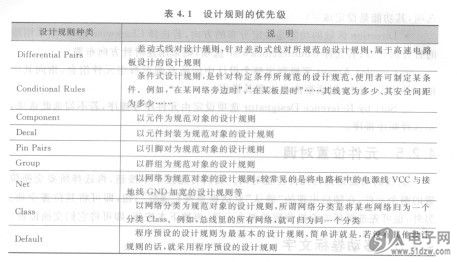

PADS Layout是以设计规则(Design Rules)驱动BC847C-7-F的电路设计软件，在进行设计时，必须在设计规则所允许的范围才能动作。PADS Layout的设计规则分为8类，依其作用的优先级，归纳为表4.1。
    在进行电路板设计时，经常是同一个事件可能会有多类设计规则的规范，以优先级较高者为准。如表4.1所示，Default类设计规则优先级最低，其次是Class类设计规则……，而Component类设计规则是一般设计规则中优先级最高的。至于Conditional Rules与Differential Pairs设计规则，则是特殊场合适用的设计规则。

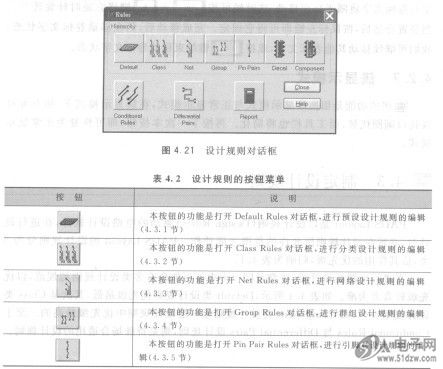

    当我们要制定设计规则时，启动“Setup/Design  Rules - -”命令，屏幕出现图4.21所示的对话框，其中各按钮说明见表4.2。
    表4.21设计规则对话框
    表4.2设计规则的按钮菜单
