控制原理

发布时间:2013/4/12 21:51:54 访问次数:731

    IC12是D触发器构成的双稳态触发器,作为乒乓开关UAA145控制模式的核心,控制着双向晶闸管VS的导通与否。
    D触发器又称为延迟触发器,是一种边沿触发器,通常由时钟脉冲CP的上升沿触发。D触发器具有数据输入端D、时钟输入端CP、输出端Q和反相输出端Q,如图3-61所示。
    图3-61  D触发器的符号


    D触发器的特点是,输出状态的改变依赖于时钟脉冲CP的触发,即在时钟脉冲上升沿的触发下,数据才得以由输入端D传输到输出端Q。没有触发信号时触发器中的数据则保持不变。上升沿触发型D触发器的真值表见表3-2。

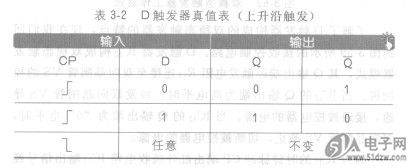

    表3-2  D触发器真值表(上升沿触发)


    将D触发器的反相输出端Q与其自身的数据输入端D相连接,即构成了计数触发式双稳态触发器,如图3-62所示。触发脉冲Ui由CP端输入,上升沿触发。输出信号通常由输出端Q引出,也可从反相输出端Q输出。

    IC12是D触发器构成的双稳态触发器,作为乒乓开关UAA145控制模式的核心,控制着双向晶闸管VS的导通与否。
    D触发器又称为延迟触发器,是一种边沿触发器,通常由时钟脉冲CP的上升沿触发。D触发器具有数据输入端D、时钟输入端CP、输出端Q和反相输出端Q,如图3-61所示。
    图3-61  D触发器的符号


    D触发器的特点是,输出状态的改变依赖于时钟脉冲CP的触发,即在时钟脉冲上升沿的触发下,数据才得以由输入端D传输到输出端Q。没有触发信号时触发器中的数据则保持不变。上升沿触发型D触发器的真值表见表3-2。
    表3-2  D触发器真值表(上升沿触发)


    将D触发器的反相输出端Q与其自身的数据输入端D相连接,即构成了计数触发式双稳态触发器,如图3-62所示。触发脉冲Ui由CP端输入,上升沿触发。输出信号通常由输出端Q引出,也可从反相输出端Q输出。
