只要您拍一下手，就可以遥控接在这个MAX6369KA电源插座上的台灯、电视机、音响等家用电器的开或者关，这就是声控电源插座带给您的方便。
    声控电源插座的电路图，由声电转换、放大电路、整形电路、执行电路以及电源电路等部分组成。图3-42所示为电路原理方框图。

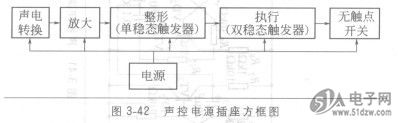

    图3-42  声控电源插座方框图


    电路结构
    声控电源插座电路包括5个功能单元。①驻极体话筒BM构成声电转换器，将声音转换为电信号。②晶体管VTi构成共发
射极放大电路，将BM输出的声控信号放大到足够幅度。③晶体管VT2、VT3等构成单稳态触发器，对声控信号进行整形，保证电路工作的可靠性。④晶体管VT4、VTs等构成双稳态触发器，与双向晶闸管VS -起组成执行电路，实现对受控电源插座的控制。⑤整流二极管VDs～VD8，以及电容C6～C8等构成电为整机提供工作电源。
