熔焊扫刷拆卸法

发布时间:2013/3/28 18:32:36 访问次数:578

    采用一把电烙铁和一个毛刷,先将IS62C256-70U电烙铁加热,待加热到一定程度时将集成电路引脚上的焊锡熔化,并趁热用毛刷将熔化的焊锡扫掉,使引脚与印制电路板完全分开后,再用小刀将集成电路取下。此法简单易行,但要注意掌握电烙铁的温度,既要能熔化焊点使引脚与印制电路板分离,又不要加热过度,以防止损坏印制电路板。
    增焊拆卸法
    在待拆卸的集成电路的引脚上再增加一层焊锡,使每列引脚的焊点连接起来,便于传热。然后再用电烙铁对其加热,并在加热的同时用小一字螺丝刀轻轻撬动各引脚,一般每列引脚加热两次即可拆卸下来。这种方法最省事,但要注意,加热和撬动必须同时进行,如果在焊锡未熔化时去猛撬可能会使引脚折断。


    拉线拆卸法

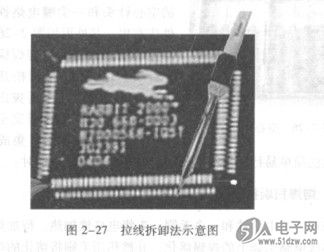

    对于贴片式集成电路的拆卸可采用拉线法,其做法是:取一根长度和粗细合适的漆包线,将其一端刮净上锡后,如图2-27所示,从集电路引脚的底部穿过,并将这一端焊在印制电路板的某一焊点上,然后按拉线穿过引线的顺序从头至尾用电烙铁对其加热,并在加热的同时用手捏起拉线向外拉,即可使引脚与印制电路板脱离。法稳当可靠,但要注意的是,必须待所有焊锡完全熔化后,才能用力拉漆包线,反之会造成焊盘起泡,损坏引脚或印制电路板。

    采用一把电烙铁和一个毛刷,先将IS62C256-70U电烙铁加热,待加热到一定程度时将集成电路引脚上的焊锡熔化,并趁热用毛刷将熔化的焊锡扫掉,使引脚与印制电路板完全分开后,再用小刀将集成电路取下。此法简单易行,但要注意掌握电烙铁的温度,既要能熔化焊点使引脚与印制电路板分离,又不要加热过度,以防止损坏印制电路板。
    增焊拆卸法
    在待拆卸的集成电路的引脚上再增加一层焊锡,使每列引脚的焊点连接起来,便于传热。然后再用电烙铁对其加热,并在加热的同时用小一字螺丝刀轻轻撬动各引脚,一般每列引脚加热两次即可拆卸下来。这种方法最省事,但要注意,加热和撬动必须同时进行,如果在焊锡未熔化时去猛撬可能会使引脚折断。


    拉线拆卸法
    对于贴片式集成电路的拆卸可采用拉线法,其做法是:取一根长度和粗细合适的漆包线,将其一端刮净上锡后,如图2-27所示,从集电路引脚的底部穿过,并将这一端焊在印制电路板的某一焊点上,然后按拉线穿过引线的顺序从头至尾用电烙铁对其加热,并在加热的同时用手捏起拉线向外拉,即可使引脚与印制电路板脱离。法稳当可靠,但要注意的是,必须待所有焊锡完全熔化后,才能用力拉漆包线,反之会造成焊盘起泡,损坏引脚或印制电路板。
