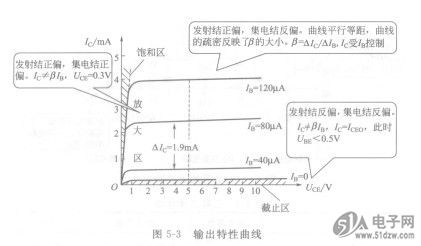

>输出特性曲线：基极电流一定时，集、射极之间的电压FCPF11N60NT与集电极电流的关系瞌线，如图5-3所示。
    ①放大区在放大区有IC一piB，也称为线性区，具有恒流特性。在放大区，发射结处于正向偏置、集电结处于反向偏置，三极管工作于放大状态。对于NPN型三极管放大作用的条件是UCB>0，UBE>O或UC>UB>UE。对于PNP型三极管放大作用的条件是
UCB<O, UBE<O或UC<UB<UE.


    ②截止区  IB <0以下区域为截止区，有Ic≈0。在截止区发射结处于反向偏置，集电结处于反向偏置，晶体管工作于截止状态。三极管相当于工作于断开状态，此时三极管基射电压UBE小于死区电压。
    ③饱和区  当UCE≤UBE时，晶体管工作于饱和状态。在饱和区，piB≥Jc，发射结处于正向偏置，集电结也处于正偏。深度饱和时，硅管U CES≈0. 3V，锗管UCES≈0. 1V。当UCE很小，三极管相当于工作于短接状态，一般UCE≤UBE，此时三极管的压降称为饱和压降。
    输出特性曲线可分为三个工作区。模拟电路中的三极管常工作于放大状态，数字电路中的三极管工作于截止、饱和状态。
