本例采用超声波对家用电器D03316P103如电风扇（吊扇、台扇、落地扇）等实现调速。其主要特点是发送端采用亚超声发射器，无方向性限制，无需电源，操作方便；接收部分由电压元件等组成，结构简单，成本低廉。

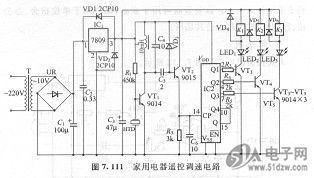

    电路图.家用电器遥控调速电路如图7. 111所示。

    工作原理.220V交流电源经变压器T降压及整流桥UR全波整流，再经Cl、C。滤波，由三端稳压器ICi 7809稳压后得到+9V直流工作电压。
    当压电蜂鸣片HTD接收到亚超声信号时，先经三极管VTi放大，由电感L、电容器C4组成的选频回路选出亚超声信号，再经电容器C5耦合、二极管VD3限幅、三极管VT2放大并输出脉冲。每次操作时，手按一下发射器，VT2集电极就输出一个正脉冲触发信号，由十进制计数器IC2 (CD4017B)计数。白于一般电扇仅需控制三挡调速，因此可采用CD4017B的Ql、Q2、Q3挡位。当第四次遥控信号到来时，Q4输出“1”，通过1C置“O”端使IC清零，从而保证信号每发出一次，控制器均能自动跳挡。当Ql、Q2、Q3依次输出“1”时分别推动VT3、VT4、VTs导通，LEDi～LED3依次发光，继电器Ki～K3依次吸合导通。这样，就实现了电扇控制按o挡、1挡、2挡、3挡的先后顺序变化。该电路进行适当动，可扩充至9挡控制。
