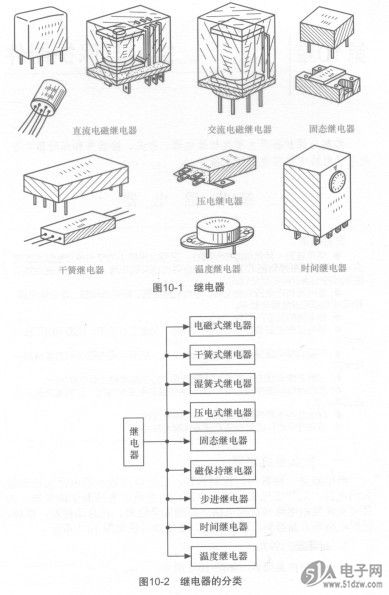

继电器是一种常用的控制器件，它可以NTS4173PT1G用较小的电流来控制较大的电流，用低电压来控制高电压，用直流电来控制交流电等，并且可实现控制电路与被控电路之间的完全隔离，在自动控制、遥控、保护电路筹方面得到广泛的应用。继电器外形如图10-1所示。
    1．继电器的种类
    继电器的种类很多，如图10-2所示。
    (1)根据其结构与特征可分为电磁式继电器、干簧式继电器、湿簧式继电器、压电式继电器、固态继电器、磁保持继电器、步进继电器、时间继电器、温度继电器等。


    (2)按照工作电压类型的不同，继电器可分为直流型继电器、交流型继电器和脉冲型继电器。
    (3)按照继电器触点的形式与数量，继电器可分为单组触点继电器和多组触点继电器两类。其中，单组触点继电器又分为常开触点（动合触点，简称H触点）、常闭触点（动断触点，简称D触点）、转换触点（简称Z触点）3种；多组触点继电器既可以包括多组相同形式的触点，又可以包括多组不同形式的触点。
    2．继电器的符号
    继电器的文字符号为“K”，图形符号如图10-3所示。
    在电路图中，继电器的触点可以画在该继电器线圈的旁边，也可以为了便于图面布局，将触点画在远离该继电器线圈的地方，而用编号表示它们是一个继电器。
