TC9137P内电路方框图,整个电路由DS1643-070两大系统构成:即锁相环式频率合成器系统和控制系统构成。TC913 7P是一种42根引脚、采用双列结构的大规模C2_MOS型锁相环频率合成式DTS集成电路,具有DTS应具有的大部分功能,通常它还要与一块预分频器集成电踣和一块频率显示驱动集成电路配合,构成DTS系统。
下面根据TC9137P各引脚功能来介绍这种集成电路的特性及工作原理。
1.地端和电源端
TC9137P的①脚为接地端(GND),◎脚为电源端( VDD),电源电压范围为O一+6V。
2.晶振端
TC9137P的②、③脚为晶振端(XT、XT)。晶振振荡颇率为72MHz,②、③脚内电路和晶振构成晶体振荡器,获得非常精确和稳定的频率。这一频率经参考分频器获得各波段的频率步跳间隔工,此频率[送入鉴相器中。在调频段fr为25kHz,其分频比为288;在调幅段fr为9kHz和lOkHz,分频比分别为800和720。当⑩脚为低电平时,这一晶体振荡器停振。
3.波段转换控制输人端

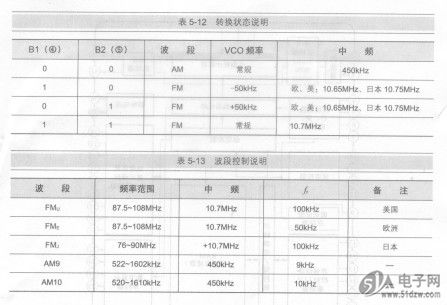

TC9137P的④、⑤脚为FM/AM波段转换输入端( Bl、B2),同时具有FM中频调整(微调)和转换输入作用.。当④( Bl)、⑤(B2)脚高、低电平不同组成时,TC9137P毹转换AM/FM波段和FM段时的3种中频状态,如表5-12所示。
从上表可以看出,Bl、B2的后3种状态均为FM波段。
4.波段制式转换输入端
TC9137P的⑥、⑦脚为波段制式转换输入端( El、E2)。TC9137P能控制5个波段的接收,其中FM 3个波段和两个中波,如表5-13所示。
TC9137P内电路方框图,整个电路由DS1643-070两大系统构成:即锁相环式频率合成器系统和控制系统构成。TC913 7P是一种42根引脚、采用双列结构的大规模C2_MOS型锁相环频率合成式DTS集成电路,具有DTS应具有的大部分功能,通常它还要与一块预分频器集成电踣和一块频率显示驱动集成电路配合,构成DTS系统。
下面根据TC9137P各引脚功能来介绍这种集成电路的特性及工作原理。
1.地端和电源端
TC9137P的①脚为接地端(GND),◎脚为电源端( VDD),电源电压范围为O一+6V。
2.晶振端
TC9137P的②、③脚为晶振端(XT、XT)。晶振振荡颇率为72MHz,②、③脚内电路和晶振构成晶体振荡器,获得非常精确和稳定的频率。这一频率经参考分频器获得各波段的频率步跳间隔工,此频率[送入鉴相器中。在调频段fr为25kHz,其分频比为288;在调幅段fr为9kHz和lOkHz,分频比分别为800和720。当⑩脚为低电平时,这一晶体振荡器停振。
3.波段转换控制输人端
TC9137P的④、⑤脚为FM/AM波段转换输入端( Bl、B2),同时具有FM中频调整(微调)和转换输入作用.。当④( Bl)、⑤(B2)脚高、低电平不同组成时,TC9137P毹转换AM/FM波段和FM段时的3种中频状态,如表5-12所示。
从上表可以看出,Bl、B2的后3种状态均为FM波段。
4.波段制式转换输入端
TC9137P的⑥、⑦脚为波段制式转换输入端( El、E2)。TC9137P能控制5个波段的接收,其中FM 3个波段和两个中波,如表5-13所示。
