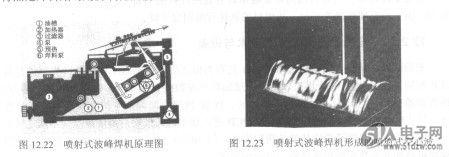

喷射式波峰焊机是20世纪80年代在SKM200GAL123D西欧流行的波峰焊机，它的波形既不是双波峰也不是湍流波峰，而是一种高速单向流动的焊料波。由于流速快，故称为喷射式空心波，它的另一个特点是焊料始终用防氧化油覆盖，如图12.22和图12.23所示。
    从图12.22中看出，高温油还配有过滤循环系统和加热功能，既保持焊料与空气的隔离又清除少量的氧化物，故有良好的焊接效果和节约焊料的特点。
    充氮气的波峰焊机
    氮气保护焊接越来越受到人们的重视，尽管花费多了一点，但焊接质量育明显的提高，它归结于氮气下可以提高焊料的润湿力，特别是可以减少波峰焊机波峰处的焊料的氧化。充氮气的波峰焊机通常为隧道式结构，便于密封，降低氮气的消耗量，好的充氮气波峰焊机氮气用量为l8～20m3/h，氧含量控制在500×10-6左右。


    计算机辅助波峰焊机
    随着计算机的普及，采用计算机控制波峰焊机( CAW)已成为可能，并能有效地监控许多参数，如焊剂的密度、助焊剂的泡沫密度、传送带速、预热温度、焊料高度、焊料温度和波峰高度等，将来结合PCB板面的条形码，能自行调用相关参数。
    电磁泵波峰焊机工作原理
    以机械泵为动力的波峰焊机，虽然历史悠久，技术成熟，但高温焊料在高速搅拌下非常易氧化，结构复杂，维修困难，耗能大。20世纪70年代中期，瑞士KIRSTN公司首先推出传导式电磁泵波峰焊机，原理如图12.24所示。
    原理是由磁铁A产生一个强大的磁场函，变压器也产生通向焊料的电流/，F加热棒使焊料熔化，在磁场的作用下，带电的金属焊料产生强大的动力而形成焊料波。
