测量直流电压时，可采用UF5408与电流表一样的动圈式仪表。那么怎样使一块电流表变成一块电压表呢？研究一下电流表的等效电路就可以找到答案了。

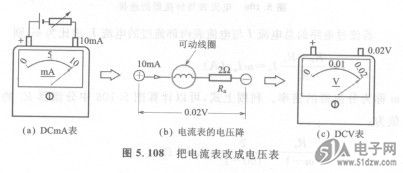

    图5.108中，内阻2Q、满刻度电流lOmA的电流表中假定实际流过电流为lOmA，则电流表的④、e极间将产生0. 02V的电压降，如果把电流表lOmA的电流标尺盘改为0.02V的电压标尺盘，那么电流表就被改成了电压表。



    使用图5.108(c)的电压表，能测量的电压太小。为此，与电压表串联连接一个电阻RP，电阻RP称为分压器。如果电压表指针最大偏转时的指示电压为VV，则电路总电压y可表示成下式：即总电压V是电压表指示值V。的m倍，m称为分压器的倍率。
    实际的电压表，一般由多个分压器与电压表串联连接，各分压器的引出端作为电压表的O极，以便扩大电压表的测量范围。这种电压表称为多量程式电压表。图5. 109为电压表与分压器的连接图，图5.110为电压表的内部示图。
