使用变容二极管的调频
发布时间:2012/7/23 20:05:48 访问次数:686
将变容二极管与振荡电BZX55C22(1/2W-22V)路组合起来就可简单地实现调频。如图4.143所示，当变容二极管处于没有电流流通的状态，即外加反向电压时，它发挥电容器的作用。这种能根据施加的电压而改变其静电容量的二极管称作变容二极管(varicap)。利用变容二极管的特性，将信号波的振幅变化转变成振荡频率的变化。

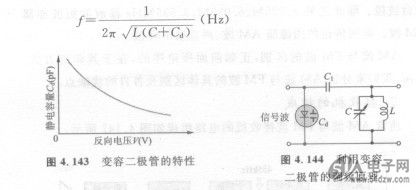

图4.144是利用变容二极管进行调频的原理。使用LC电路的频率进行振荡，其频率用下式表示：
对此电路并联接入变容二极管，则频率为
如上所述，因信号波的变化使Cd发生改变，这就等于改变了谐振电路的C，所以，将它加入振荡电路就可进行调频。
将变容二极管与振荡电BZX55C22(1/2W-22V)路组合起来就可简单地实现调频。如图4.143所示，当变容二极管处于没有电流流通的状态，即外加反向电压时，它发挥电容器的作用。这种能根据施加的电压而改变其静电容量的二极管称作变容二极管(varicap)。利用变容二极管的特性，将信号波的振幅变化转变成振荡频率的变化。
图4.144是利用变容二极管进行调频的原理。使用LC电路的频率进行振荡，其频率用下式表示：
对此电路并联接入变容二极管，则频率为
如上所述，因信号波的变化使Cd发生改变，这就等于改变了谐振电路的C，所以，将它加入振荡电路就可进行调频。
