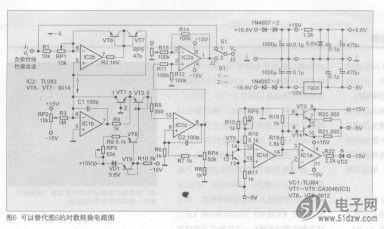

图6中的VT1～VT5采用AD9880KSTZ-150晶体管阵列集成电路CA3046 (lC3)或CA3086等皆可。VT6、VT7两只三极管要配对，误差控制在1%以下，同时采用如图7所示的方式安装，它们要紧贴在CA3046上，接触面涂有导热硅脂，以使它们的温度与CA3046-致。这类的直流对数放大器（严格说应该称为对数变换器），温度变化的影响较大，故笔者采用了简单实用的恒温处理方式。ICld、ICla、VT3～V T5、VD2和RP6等组成恒温控制电路，Vl-5被接成二极管形式，作为温度探头，ICld担任比较器，VT3和VT4被当作发热元件。经恒温处理后可将温度的影响降至可接受的程度。
    IC2b与VT6、VT7等构成了电流反相器，VT8、VT9、VD1和RP3等构成电流基准，IClb、VT1和VT2等构成对数变换电路，IC lc和RP4等构成同相放大电路，IClc的8脚输出的对数锯齿波幅度大小由RP4调节。IG2a和RP5等构成锯齿波极性转换电路。经以上电路的协同作用，将Ji端口输入的线性锯齿波转换成符合GFG-813主信号调制的负极I生对数锯齿波。
    笔者组装出来的这个电路板的耗电量很小，而GFG-813Ey]电源余量较大，所以组装的电路板的电源由GFG-813中引出。笔者测量了原机器上的士1 5V电源，结果显示的数值为士16.6V，如果直接用于组装的电路板显得高点，所以正负电源各经2只1N4007_极管串联降压后才使用。+5.6V电源供给后面要介绍的频栎电路使用。
