C型铁心电源变压器
发布时间:2012/3/23 19:20:07 访问次数:1352
C型铁心变压器的结构如图6-6所示。其铁心由两个C型铁心组成，又称为CD铁心，绕组分两组绕在铁心的两侧，然后用
串并联的方式连接。MJE13003
CD型电源变压器由于磁通密度较大，所以具有体积小、重量轻、效率高的特点，在电子设备、仪器仪表及家用电器上得到
了广泛的应用。

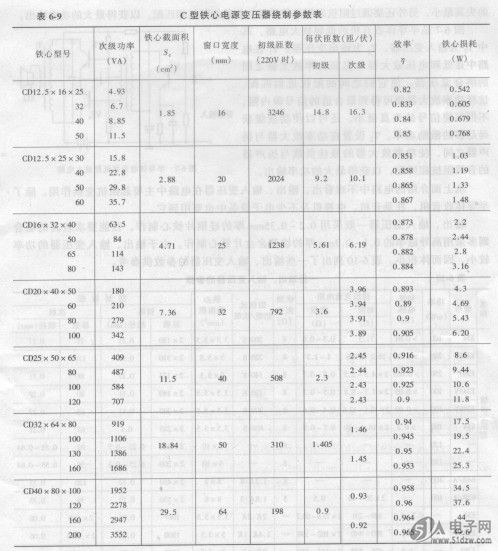

C型铁心电源变压器的设计可参考E型铁心电源变压器的设计方法进行。表6-9给出了C型铁心电源变压器的绕制参数。
C型铁心变压器的结构如图6-6所示。其铁心由两个C型铁心组成，又称为CD铁心，绕组分两组绕在铁心的两侧，然后用
串并联的方式连接。MJE13003
CD型电源变压器由于磁通密度较大，所以具有体积小、重量轻、效率高的特点，在电子设备、仪器仪表及家用电器上得到
了广泛的应用。
C型铁心电源变压器的设计可参考E型铁心电源变压器的设计方法进行。表6-9给出了C型铁心电源变压器的绕制参数。
