软磁材料是指那些在通电绕组中被磁化后， MAX17044G+T使绕组周围的磁场大大加强的材料。一旦去掉外部磁化电流，材料本身的磁性就非常小。软磁材料分为金属软磁材料、非晶软磁、软磁铁氧体和磁介质四类。金属软磁材料包括电磁纯铁、硅钢片、铁镍合金及铁铝合金，像低频扼流圈中的铁心使用的就是硅钢片。而电感元件中的磁心大都采用软磁铁氧体制作，因此本节重点介绍软磁铁氧体以及可供选用的铁氧体磁心。
    软磁铁氧体
    铁氧体属非金属磁性材料，分软磁、硬磁、矩磁、旋磁和压磁等几种，在电感元件中用得最多的是软磁铁氧体。
    软磁铁氧体是一种复合氧化物，它是由一些金属氧化物通过陶瓷工艺烧结而成的复合体，它的电阻率特别大，远高于金属材料，因而涡流损耗极小，可在高频条件下工作，但由于电磁特性受温度的影响，不适宜做成大功率的电磁器件，只适合在中高频小功率条件下工作。

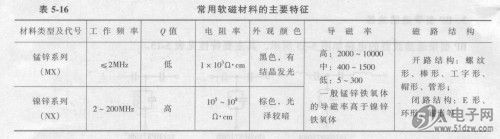

    目前生产品种最多、应用最为广泛的软磁铁氧体是锰锌铁氧体和镍锌铁氧体两大系列。表5-16列出了这两类软磁铁氧体的主要特性，表5-17列出了通用软磁铁氧体材料的性能，供选用时参考。

    软磁磁心的结构有U形、F形、E形、EI形、罐形、环形、管形、柱形、棒形、螺纹形以及工字形等多种形状。其中罐形的漏磁最小，能有效地减小电磁干扰。不同形状的软磁磁心各有不同的应用场合，下面进行简要介绍。
    ①环形磁心：主要用于各种无线电设备、电子计算机及其他电子测量仪器中，作为变压器、扼流圈和电感元件的磁心。
    ②E形磁心：用于各种通信设备及电子仪器中，作为变压器磁心。
    ③EI形磁心：用于各种开关电源变压器、脉冲变压器中，作为磁心。
    ④罐形磁心：在通信设备中用作滤波器、电感器和变压器磁心。
    ⑤管形磁心：用于在高频或甚高频电路中抑制噪声信号和寄生振荡，或用作小型固定电感器磁心。
    ⑥工字磁心：用于固定电感器。
    ⑦螺纹磁心：用于可变电感器。
