功耗低于4mW的DAC
发布时间:2012/2/29 20:06:48 访问次数:813
WM8912采用了欧胜创新的Smart DAC技术,这是一种独特的低功耗DAC电容开关架构,使得DAC转换到耳机的功耗能够低于4mW。DAC的SNR为96dB。 10D390K
WM8912还集成了欧胜的w类放大器技术,这项技术是由G类技术演进而来的,采用了一种自适应的双驱动电荷泵和直流伺服电路架构。
w类接地参考放大器技术使用一个自适应双驱动电荷泵来优化功率耗散,也摆脱了耳机和线路输出对大型隔直电容的依赖,从而有效节省印制电路板( PCB)空间和音频子系统的总物料清单( BOM)。
WM8912还配有一个控制写序列发生器,可通过一个单一寄存器写入来启动和关闭DAC,以确保系统易于设计。通过一个低功耗锁相环( FLL)可提供灵活的时钟选择功能。一个可编程动态范围控制器将输出信号压缩,确保获得预期的最大音量。WM8912配合ReTuneTMMobile参量化均衡器一起使用,可提供强大功能,对诸如耳机或扬声器等输出换能嚣的性能进行优化。
WM8912采用1.8V单电源工作,数字内核电源可以采用1.OV电压。采用32引脚QFN封装(4mm x4mm,0.4mm间距)
WM8912客户评估板及其自带的欧胜互动安装和配置环境软件(WISCE)都可用于支持设备的评估和开发。WISCE可通过USB与评估板连接,提供一个独特的互动式寄存器映射接口,该接口支持前所未有的器件设置控制和监督。
超低功耗数字模拟转换器(DAC) WM8912能够极大地延长回放时间、降低系统fj本矛口显著提高音频性能,适用于诸如媒体播放器、耳机、多媒体电话和导航设备等多种便携式应用。

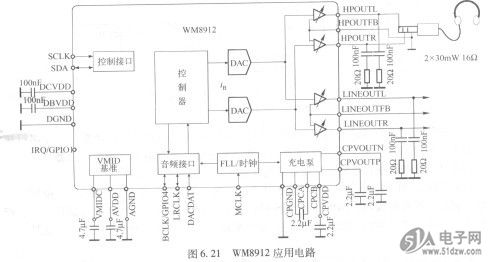

WM8912应用电路‘1071如图6. 21所示。
WM8912采用了欧胜创新的Smart DAC技术,这是一种独特的低功耗DAC电容开关架构,使得DAC转换到耳机的功耗能够低于4mW。DAC的SNR为96dB。 10D390K
WM8912还集成了欧胜的w类放大器技术,这项技术是由G类技术演进而来的,采用了一种自适应的双驱动电荷泵和直流伺服电路架构。
w类接地参考放大器技术使用一个自适应双驱动电荷泵来优化功率耗散,也摆脱了耳机和线路输出对大型隔直电容的依赖,从而有效节省印制电路板( PCB)空间和音频子系统的总物料清单( BOM)。
WM8912还配有一个控制写序列发生器,可通过一个单一寄存器写入来启动和关闭DAC,以确保系统易于设计。通过一个低功耗锁相环( FLL)可提供灵活的时钟选择功能。一个可编程动态范围控制器将输出信号压缩,确保获得预期的最大音量。WM8912配合ReTuneTMMobile参量化均衡器一起使用,可提供强大功能,对诸如耳机或扬声器等输出换能嚣的性能进行优化。
WM8912采用1.8V单电源工作,数字内核电源可以采用1.OV电压。采用32引脚QFN封装(4mm x4mm,0.4mm间距)
WM8912客户评估板及其自带的欧胜互动安装和配置环境软件(WISCE)都可用于支持设备的评估和开发。WISCE可通过USB与评估板连接,提供一个独特的互动式寄存器映射接口,该接口支持前所未有的器件设置控制和监督。
超低功耗数字模拟转换器(DAC) WM8912能够极大地延长回放时间、降低系统fj本矛口显著提高音频性能,适用于诸如媒体播放器、耳机、多媒体电话和导航设备等多种便携式应用。
WM8912应用电路‘1071如图6. 21所示。
