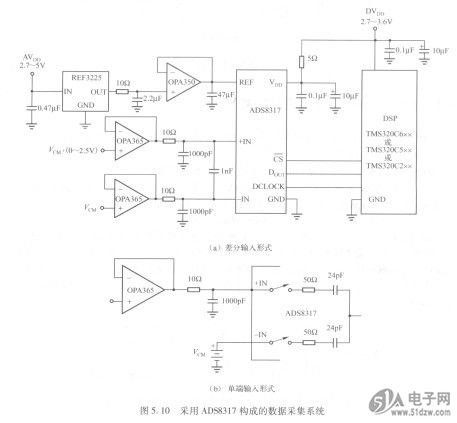

采用ADS8317构成的数据采集系统[69]如图5. 10所示。在图5.10  (a)中，ADS83J7为差分输入方式，输入电压范围为02.5V。在图5.10 (b)中ADS8317为单端输入方式，输入电压范围为0～4. 096V。图中，5fl的电阻和1～lOyF电容器构成电源退耦电路。MF-MSMF014

    ADS8317是一个16位、250ksps微功耗的ADC。ADS8326的增益误差漂移为0.1×10／℃，失调误差漂移为0.2×10/OC。ADS8317的电源电压范围为2.7～5.5V。在250ksps全速数据速率下工作的功耗极低，SV下仅为lOmW（电流消耗为3.OmA）。在
200ksps下以2.7V工作时的功耗不足4mW（电流消耗为2.OmA）。在更低数据速率下工作时，高速工作性能使其在多数情况下均处于关断模式下。例如，在2. 7V下，以lOksps数据速率工作时，平均功耗不足0. 2mW（电流消耗为0.085mA）。低功耗模式电流消耗仅为0.1UA。

    ADS8317采用逐次逼近(SAR)容性电荷再分配架构，自身包含采样／保持功能。每种器件均提供了高速宽电压SPI/SSI串行接口，可用于多器件、菊花链配置。
    ADS8317采用msOP-8和SON-8封装。
    ADS8317可以与TMS320C6000、C5000数字信号处理器、C2000控制器、MSP430、TMS470MCU，以及OPA365等运算放大器、REF50××等电压基准配套，以宾现系统的最高性能。
