分立元器件OTL音频功率放大器电路分析

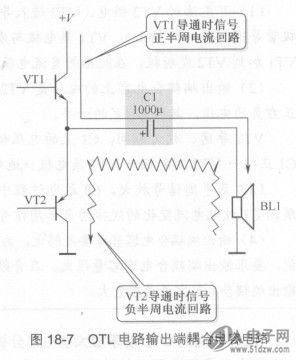

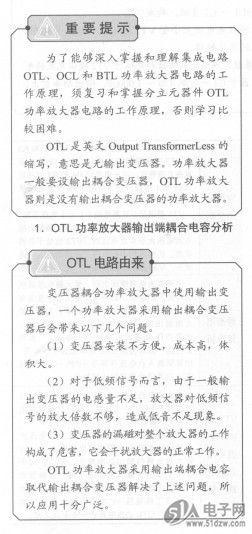

图18-7所示是OTL功率放大器输出端耦合电容电路。图中，VT1和VT2
是OTL功率放大器输出管，Cl是输出端耦合电容，BL1是扬声器。
(1)输出端耦合电容Cl的两个作用。第一是隔直通交作用，即将功率
放大器输出端的交流信号耦合到扬声器BL1中，同时将输出端的直流电压
与扬声器隔离。扬声器的直流电阻很小，没有Cl输出端将直流短路。第二
是负半周放大管电源作用，即VT1截止后，VT2进入导通、放大状态时作为
VT2的直流电源之用。
(2)输出端耦合电容充电过程分析。通电后，直流工作电压+V对电容Cl
的充电电流回路是：直流工作电压+V - VT1集电极一VT1发射极（VT1已在
静态偏置电压下导通）一Cl正极一Cl负极- BL1（直流电阻很水）一地线。
很快电容Cl充电完毕，Cl中无电流流过，扬声器BL1中也没有直流电流流过。
静态时OTL功率放大器输出端直流电压等于+V的一半。
电容Cl -端接输出端，另一端通过扬声器BL1接地，根据电容充电特性
可知，静态时在Cl上充到+V -半大小的直流电压，极性为左正右负，即Cl
两端的直流电压就是输出端的直流电压。B101
