1．肖特基二极管外形特征
    肖特基二极管分为引线式和贴片式两种封装形式。采用引线式封装的肖特基二极管有单管式（两根引脚）和对管式（双二极管，3根引脚）两种封装形式，如图13-1所示。单管中，标有色环的一端为负极。双管中，型号正面对着自己时，从左向右依次是①、②、③脚。

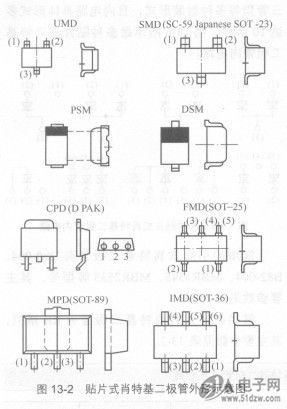

    图13-2是贴片式肖特基二极管外形示意图，贴片式肖特基二极管有单管型、双管型和三管型多种。


    2．肖特基二极管应用说明
    肖特基二极管是近年来发展起来的一种二极管。 L295 DIP 肖特基二极管广泛应用于开关电源、变频器、驱动器等电路，作高频、低压、大电流整流二极管，续流二极管，保护二极管使用，或在微波通信等电路中作整流二极管、小信号检波二极管使用。
