电子电路故障检修是讲究思路的，否则就变成了盲目操作。通过电阻电路故障检修思路的讲解，可以较为完整地掌握电子电路故障检惨思路和具体操作方法。

   1．串联电路中短路特征
    掌握电路发生故障后的特征，即故障现象是分析故障、检修故障的重要一环。通过这些故障特征可以分析出故障的可能原因。
    图1-43是串联电路短路示意图。电路中，原来电阻Rl和R2串联，现在电阻R2被短路，这时串联电路中会发生下列一些变化。

    (2)短路故障检查方法。理论上讲，检查电阻串联电路的短路故障也可以用上述测量Rl两端电压的方法，如果Rl两端的电压比正常值高，在电压+V没有增大时可以说明电阻串联电路中存在短路故障，因为只有串联电路中存在短路才会使电路中电流增大，使Rl两端的电压增大。
    但是，上述串联电路短路故障检查存在一个问题，就是必须要知道Rl两端的正常电压是多少，否则无法判断电路中的电流是不是增大了。所以这一检查方法还存在着不足之处。
    因此检查电阻器短路故障最好的方法是测量电阻器的阻值，如果阻值为零，说明已短路，否则也排除了该电阻器短路的可能性。
    (1)在电阻R2短路后，串联电路中只有电阻Rl的存在， EL3053此时电路的总电阻值减小，等于电阻Rl的阻值。
    (2)由于电路中的直流工作电压+V大小没有变化，而串联电路的总电阻减小了，所以串联电路在电阻R2短路后电流会增大。电路中电流增大量的多少与被短路电阻R2的阻值有关，如果R2的阻值比较大，短路后串联电流中的电流增大量就比较大，这会造成电源+V的过电流（简称过流），当电源+V无法承受过大的电流时，电源就有被烧坏的危险。所以，串联电路中短路现象是有害的。
    同时，由于增大的电流也流过了串联电路中的其他电阻器（如流过Rl），也会对其他电阻器造成过流，也存在损坏其他电阻器的危险。
    (3)串联电路中，如果测量时发现流过某元器件的电流增大了，说明串联电路中存在短路现象。由于串联电路中某个电阻短路后电流会增太，这样，流过串联电路中其他电阻器的电流也将会增大，其他电阻器上的电压降就会增大。
    2．串联电路中开路特征
    图1-44是串联电路开路示意图。电阻串联电路发生开路现象时，无论串联电路中的哪个环节出现了开路，电路都将表现为一种现象，即电路中没有电流的流动，这是开路故障的特征。


    串联电路中，一般情况下开路故障对电路的危害不大。但是，对于负载回路的开路，有时因为负载开路导致负载的驱动电路电压升高，造成驱动电路出现故障。
    3．电阻串联电路故障检查方法
    检查电阻串联电路故障的方法有许多种，例如可以分别用万用表电阻挡测量电路中各电阻的阻值等。在故障检修中往往会根据故障现象和具体电路情况，灵活选择检查方法。

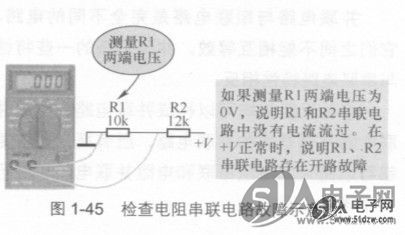

    (1)开路故障检查方法。图1-45所示是两只电阻串联电路。如果这一电路工作在直流电路中，用万用表直流电压挡测量Rl两端的电压（两支表棒分别接在Rl两根引脚上），便能知道电路是否存在开路故障。
