通、断两用定时器
发布时间:2011/12/12 9:50:23 访问次数:704

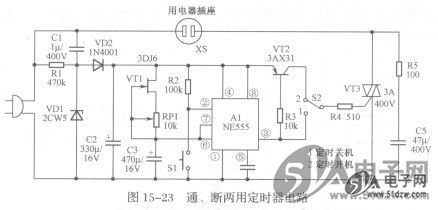

图15-23所示是通、断两用定时器电路，它能对用电器进行定时开启和定时关闭，定时时间能在150分钟内连续可调。电路中，降压电容Cl和降压电阻Rl构成简单降压电路，经整流二极管VD2整流，电容C2滤波后，得到直流工作电压，加到集成电路Al的⑧脚。
集成电路Al及外围元件构成单稳态电路，Al的②脚因上拉电阻R2而处于高电位，单稳态电路处于稳定状态，⑦脚的内电路与地之间短路，定时电容C3得不到充电，③脚输出低电位。

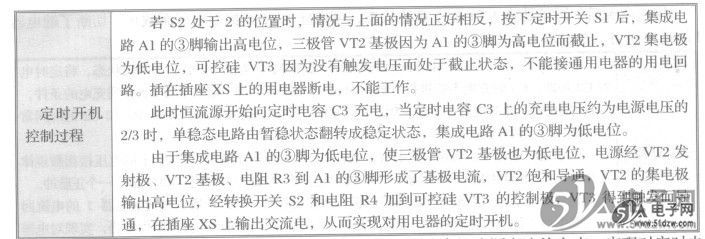

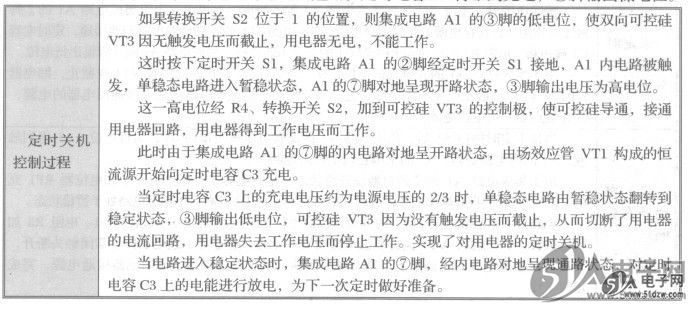

电路中RP1为定时用电位器，调整RP1的大小，可改变恒流源电流的大小，实现对定时电容C3的充电速度的控制，使定时时间得到调整。增大RP1的阻值， CMY210将减小对C3的充电电流，C3的充电时间延长，定时器的定时时间加长。减小RP1的阻值，将增大对C3的充电电流，C3的充电时间缩短，定时器的定时时间也将缩短。
图15-23所示是通、断两用定时器电路，它能对用电器进行定时开启和定时关闭，定时时间能在150分钟内连续可调。电路中，降压电容Cl和降压电阻Rl构成简单降压电路，经整流二极管VD2整流，电容C2滤波后，得到直流工作电压，加到集成电路Al的⑧脚。
集成电路Al及外围元件构成单稳态电路，Al的②脚因上拉电阻R2而处于高电位，单稳态电路处于稳定状态，⑦脚的内电路与地之间短路，定时电容C3得不到充电，③脚输出低电位。
电路中RP1为定时用电位器，调整RP1的大小，可改变恒流源电流的大小，实现对定时电容C3的充电速度的控制，使定时时间得到调整。增大RP1的阻值， CMY210将减小对C3的充电电流，C3的充电时间延长，定时器的定时时间加长。减小RP1的阻值，将增大对C3的充电电流，C3的充电时间缩短，定时器的定时时间也将缩短。
