图8-15是接有加速电容的串联调整稳压电路。电路中的Cl是加速电容，VT1是调整管，VT2是比较放大管。Rl、RP1和R2构成取样电路，RP1动片输出的误差电压加到VT2基极。

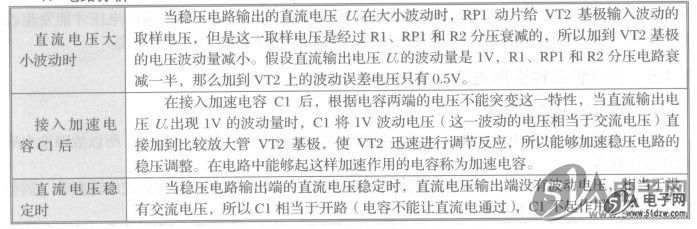

       1．电路分析


    2．电容两端电压不能突变的特性
    为了深入掌握加速电容电路的工作原理，就必须掌握电容的一个重要特性，即电容两端电压不能突变。
    另外，许多电容电路的分析中需要用到电容两端电压不能突变的特性，这是分析电容器屯路工作原理时的一个重要特性，也是一个难点。
    电容两端电压不能突变的特性理解非常困难，在电容电路的分析中这一特性的运用也很困难。从电容两端电压的公式中可以相对方便地理解这一特性。
    电容两端的电压Ⅳ由下式决定：U＝Q/C
式中，Q表示电容器内部的电荷量；C表示电容器的容量。

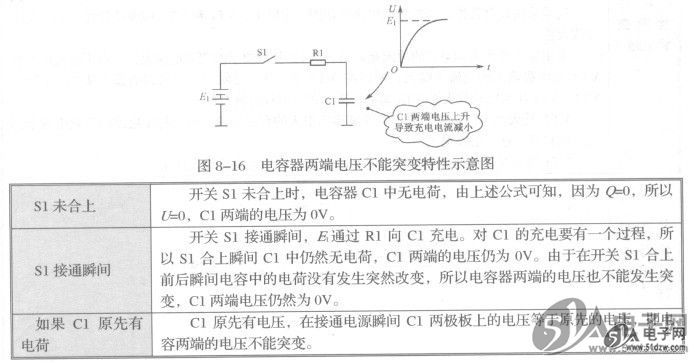

    图8-16所示是电容器两端电压不能突变特性示意图。E1是直流电源，Sl是开关，Rl是电阻，Cl是电容，这是一个直流电源对电容Cl充电的电路。


    上面讲的是对电容器充电情况，当电容器开始放电的瞬间，电容器两端的电压也不能发生突变，原理一样，因为只有电容器内部的电荷量发生改变时，G19538电容器两端的电压才能发生改变，而电容器放电时内部的电荷只能逐渐释放，所以电容器两端的电压不能突变。
