1．方框图

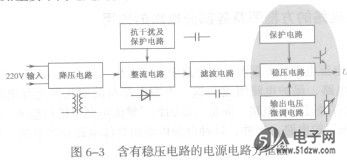

图6-3是含有稳压电路的电源电路方框图。从电路中可以看出，这一电源电路主要由降压电路、整流电路、滤波电路、稳压电路、保护电路和输出直流工作电压微调电路组成。这一电路与上面的电源电路主要不同之处是在滤波电路之后又加了直流稳压电路，以及保护电路。

从方框图中可以看出，稳压电路用三极管符号，表示这一单元电路主要使用三极管；输出电压微调电路用可变电阻器符号，表示这一单元电路主要使用可变电阻器。

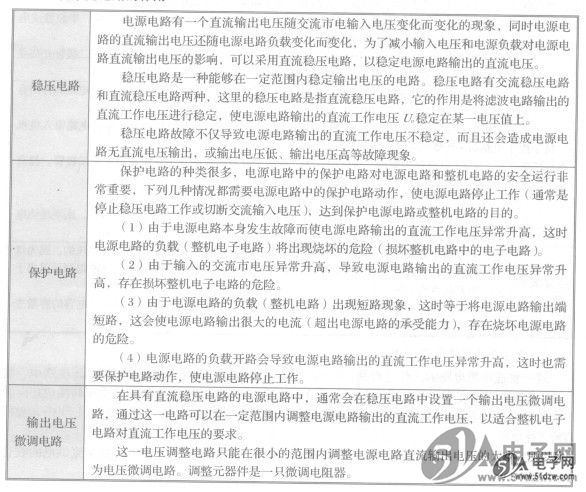

2．各单元电路的作用

    具有直流稳压电路的电源电路应用十分广泛，ICE1CS02P一些对直流工作电压稳定性要求比较高的电
子电器中都使用这种电源电路。例如：
    (1)黑白电视机中大量使用这种类型昀电源电路。
    (2)一部分中档的音响设备中使用这种电源电路。
    (3)部分激光播放器材中采用这种电源电路。
