室内布线的检查与验收
发布时间:2011/11/21 10:14:26 访问次数:2539
室内电气布线施工完毕后,应先进行检查和验收,合格后方可正式使用,以免造成短路或烧毁导线、电气设备等事故。
1.检查与验收的内容
检查与验收就是结合电气施工图和施工要求对安装情况进行一次全面检查, L78M05ABDT检查内容包括以下几项:检查布线及灯具、插座、开关等电气设备的完整性;检查布线及电气设备的安全性;检查施工质量;布线的绝缘性能测试;线路通电检查。
2.完整性检查
对布线及电气设备的完整性检查,主要是结合电气施工图检查布线和电气设备有无遗漏,是否完整、到位。对于遗漏的应补装上。补装有困难时,应设法采取补救或移位安装。对于安装未到位的灯座、插座、开关等电气设备,最好重新凿洞重埋。如果导线够长,又不能重新放线,则可采取如下补救措施:开关安装太高了,可在应安装位置凿洞埋新的开关盒,而原先开关盒装接线头,处理好绝缘后,再用绝缘板嵌入开关盒内,然后用水泥封死;在高处的灯具安装位置不妥时,可在正确的安装位置重新埋灯座盒,原先的灯座盒改作接线盒。
3.安全性检查
布线及电气设备的安全性检查,应先按电气施工图核对接线是否正确,尤其要注意开关、接线头及插座接地(接零)线的检查;检查布线和电气设备是否按电气施工图的要求选取型号、规格;如果采用保护接地或保护接零,应检查接地或接零线戳面积是否足够,连接是否可靠,与电气设备接地(接零)桩头连接是否正确。
另外,对于配电板(箱)上的电气设备也要作一次检查,检查内容有:电能表接线是否正确,闸刀开关、断路器及熔断器的容量是否符合要求,保险丝选择是否适当;各电气设备之间的连线是否可靠;漏电保护器容量、脱扣电流是否适当,接线是否正确;保护接地(接零)线接线是否正确、可靠,截面是否足够。对布线及电气设备的缺损与否也应认真检查,检查内容有:导线在墙角、穿墙、穿楼板等处的绝缘有无磨损,有无保护措施(如保护管),导线接头绝缘布是否包缠好,接线盒内的导线接头是否连接可靠(这点非常重要),电气设备的盒、盖是否齐全及安装妥当,灯具、吊扇等固定是否牢固,嵌入式灯具散热是否良好,灯泡容量是否合适。
4.施工质量检查
主要检查布线是否平直、美观,导线连接是否可靠,绝缘布包缠是否良好,木槽板、明敷线管等固定的线卡、螺钉、瓷夹板等间距是否规范,插座、开关、灯具等安装是否端正。另外,还要检查布线与其他管路、建筑物件的距离是否符合标准。
5.布线及用电器具的绝缘性能测试
上述各项工作都做好后,在线路通电检查之前,需用500V兆欧表检查布线绝缘电阻,其中包括测试线对线(相线对相线)、线对地(相线对地、零线对地)、线对用电器具金属外壳等的绝缘电阻。

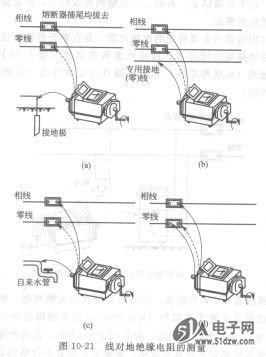

测试时应断开断路器或闸刀开关或拔下配电板上的熔断器插尾,卸上所有灯具的灯泡,拔去插座上的用电器具插头,将各灯开关置于闭合位置。然后用兆欧表两根测试棒(接L和E端钮)分别接触在断路器或闸刀开关或熔断器的下桩头上(即接负载侧)或插座两孔中的接线上,这时测得的是线对线的绝缘电阻,如图10-20所示;如果用兆欧表的一根测试棒(接E端钮)接触在接地体或接地体连接的金属管路上(如果有保护接地或接零系统,则可将测试棒直接接触在保护接地或接零线桩头),另一根测试棒(接L端钮)分别接触断路器或闸刀开关或熔断器的下桩头或插座的两孔中的桩头上,如图10-21 (a)和图10-21(b)所示,这时测得的是线(相线和零线)对地的绝缘电阻。
如果室内无接地体,又没有与接地体连接的金属管路,且室内又无保护接地(接零)系统,则可将一根测试棒(接E端钮)接触在已通水的自来水管上或暖气管上,如图l0-21(c)所示。因为这些金属管本身电阻不大(如数欧至数百欧),对测量结果(正常情况下为数百千欧)影响不大。另外,还可将本应接触在接地体上的那根测试棒,直接接触在接于零线的断路器或闸刀开关或熔断器座的上桩头(这是一根接地良好的从变压器中性点引出的零干线),如图l0-21(d)所示。但这样做必须要有充分的把握,即应先用试电笔测出断路器或闸刀开关或熔断器座的上桩头哪个是相线,哪个是零线,切不可搞错了。否则,一旦触到相线桩头,就会烧坏兆欧表并造成触电事故。
线对用电器具金属外壳的绝缘电阻,是在断开断路器或闸刀开关或熔断器插尾的情况下,用兆欧表两测试棒(接L和E端钮)分别接触线(相线和零线)和用电器具的金属外壳(见图10-22)测量得到的。
如果没有500V兆欧表,也可用万用表作大概判断。测试时将万用表量程开关置于高阻挡(R×lOOk),如果测得的绝缘电阻小于0.5MΩ,说明绝缘有问题;如果大于0.5MΩ,说明绝缘基本可以,但还不能确定是否真正合格,要确定是否真正合格仍需用兆欧表测量。测量时,测试棒必须与被测点保持良好的接触。如果测试点有锈斑、油漆,应将其除去,以免因接触不良使测试不正确而造成误判断。
绝缘电阻的要求:对于新安装的380V成220V供电线路,应不小于0.5MΩ。应该指出,由于线路绝缘电阻随线路使用时间的增长而自然下降,但作为新敷设的线路,应当要求较高。
6.测量绝缘电阻可能出现的问题及处理方法
(1)测得的线对线绝缘电阻约为零
①灯泡没有全部卸下来,而且开关又在闭合位置上。这时用兆欧表或万用表测量相线与零线之间的绝缘电阻,相当于测量灯泡灯丝的电阻。由于灯泡灯丝的电阻很小(如100W的白炽灯热态时电阻只有484Ω,冷态时电阻要比此值小得多),所以用兆欧表或万用表高阻挡测量的绝缘电阻约为零。处理方法是将灯泡全部卸下来再测量。
②插座上有用电器具接入。处理方法是拔掉插座上的用电器具插头。
③灯座、灯头、插座等电气设备内部碰线。处理方法是卸下盒盖检查,并消除故障点。检查时特别要留意接线桩头的两连接导线是否碰连。
④相线与零线短路(碰连)。检查及处理方法:逐一检查各灯的开关,如果拉开某一开关后,测得的绝缘电阻升至合格值,则说明问题出在与该开关有关的回路(分路上),可对这一回路单独检查;如果不是上述问题,说明问题出在于线回路,则应重点检查接线盒中相线与零线的绝缘布是否未包缠好,有无裸线头碰连,接头有无接错;干线及分路支线短路故障,重点应检查导线迮接头绝缘布是否包缠好,有无裸线头碰连,以及在拐角、穿墙、穿楼板等处的导线绝缘层是否破损。
⑤开关两接线桩头分别接在相线和零线上。这时开关一处于闭合位置,就短路了相线和零线。处理方法是将开关改接在相线回路。
⑥灯座、插座等胶木绝缘击穿,失去绝缘能力。这种情况对于新装线路可能性很小,但对于使用中的线路可能性很大。
⑦导线绝缘层被老鼠咬破,裸线外露碰连。处理方法是认真检查导线,尤其是敷设在吊顶内的导线绝缘层。
(2)测得的线对地绝缘电阻约为零这说明线(相线或零线)对地有短路故障,应检查接线盒内有无裸线头碰到墙上或金属外壳若为钢管布线);检查导线连接头绝缘布是否包缠好,有无裸线头碰到墙上或金属外壳;对于实行保护接地(接零)系统的楼房,检查是否零线与保护接地(接零)线混在一起;检查相线或零线绝缘层是否破损,应着重检查拐角、穿墙、穿楼板等处的导线。如果是穿多孔预制板孔内暗敷,则有可能导线绝缘层在穿孔时被孔边的水泥棱角刮破。
(3)测得的线对用电器具的金属外壳的绝缘电阻约为零这说明用电器具的金属外壳与相线或零线有碰连现象,应打开用电器具外壳检查,重点检查接线端子是否连接牢固,有无导线毛头塔壳,绝缘布包缠是否良好等,并消除引入用电器具的电源引线对外壳碰连点。
(4)测得的绝缘电阻低于规定值如果测得的绝缘电阻低于规定值不多,而当时天气潮湿,则有可能布线和电气设备的绝缘良好。碰到这种情况,应待到天晴干燥的时候再测量,如果测得的绝缘电阻比规定值低很多,则说明绝缘不良,应对线路、电气设备进行仔细检查。检查和处理方法同上,只是不必检查碰线等短路故障,而只检查导线和电气设备有无受潮、被水淋,导线接头包缠的绝缘布是杏受潮、泡水,电气设备是否严重覆盖灰尘、油污等。
7.线路通电检查
线路绝缘性能测试合格后,便可通电检查。通电检查的目的是确认开关是否接在相线回路,开关是否接在相应灯具或用电器具回路,插座相线、零线及保护接地(接零)线是否正确。
①检查开关是否接在相线回路。见本章第二节第八项。
②检查插座等接线是否正确。见本章第二节第八项。

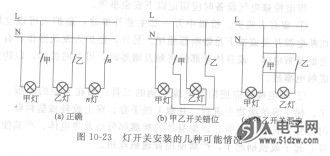

③检查开关是否接在相应的灯具回路。合上某一开关,并将其他各开关置于断开位置,该开关相应的灯应亮,而其他灯应不亮。再断开此开关,J189 合上其他各开关,该灯应不亮,这就说明该开关接在相应的灯回路上,而其他开关没有接在该灯泡回路上,接线是正确的[见图10-23 (a)];如果合上该开关,并将其他各开关置于断开位置,该开关相应灯不亮,而不该亮的灯却亮了,说明该开关错接在其他灯回路[见图l0-23(b)],应予以纠正;如果合上该开关,并将其他灯开关置于断开位置,该开关相应灯亮,而其他灯也亮,则说明这两只灯的回路混串[见图l0-23(c)],应予以纠正。
