延时线的种类及其作用
发布时间:2011/9/30 14:33:09 访问次数:3494
(一)延时线的图形符号及分类
实际使用延时线时，常是按型号、形状来选择，因此需先了解延时线的形状与种类。
1．延时线的图形符号 DE4H-JN03-16

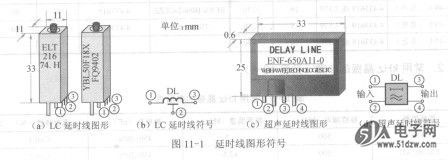

图11-1中列出了几种延时线及其图形符号，供读者认识。
如图11-1 (a)所示是线圈延时线的外形，它的图形符号如图11-1 (b)所示。如图11-1 (c)所示是超声延时线的外形，它的图形符号如图11-1 (d)所示。各种延时线的文字符号均用字母DL表示。
2．延时线的分类方法
按性能，可分为LC延时线、超声延时线。
按用途，可分为亮度信号延时线(亮度电路使用的LC延时线，延时时间为0.3～0.7μs)、色度信号延时线（色度解码电路使用的超声延时线，延时时间为64μs）。
(二)延时线的作用
电视机应用延时线主要有两个方面的作用，一是在亮度通道中作亮度信号延时用，二是在色度解码电路中作色度信号延时之用。
1．电视机亮度信号延时的机理 DFLS120L
在电视机工作原理中，接收的信号有囹像亮度信号、伴音信号及色度信号，这里仅简述色度信号与亮度信号。这两种信号同时从天线进入机内，必须同时到达显像管上，才能显示正常彩色图像。然而在电视机的实际工作中，色度信号与亮度信号经过的电路途径不同，处理色度信号的电路比处理亮度信号的电路多。也可理解为色度信号“所走的路程长”，亮度信号“所走的路程短”，这样两种信号就不能同时到达显像管，屏幕就会出现“红草绿脸”的错误颜色。这是亮度信号过早到达显像管、色度信号过迟到达显像管造成的，为了解决这个问题，在电视机内通常采用延迟亮度信号的方法使两种信号能够同时到达显像管，具体做法是在亮度信号的通道上设置一个如图11-1 (a)所示的LC延时线来延迟亮度信号。
2．彩电色度信号延时的机理
在电视发射、接收系统中，发射台先将摄取物体的彩色信号分解成红、绿、蓝三基色（色度信号），然后采用调幅、正交调制、压缩等技术把三基色混合在一起发射。电视机接收之后，必须把混合的三基色分解开来，才能在显像管上还原或者说显示出彩色图像。
色度信号分解有多种方式，应用最广泛的是PALD方式，即采用“超声延时线”的标准分解方式。简单讲，就是把混合色度信号分为两路传输，第一路是从输入端送入如图11-1(c)所示超声延时线内部，经延时64ys（一行，1H）后从输出端送给加法器与减法器；第二路是把混合色度信号直接送到加法器与减法器。延时与未延时的色度信号在经加、减后，兢能分离出红、蓝色信号，进一步经色度信号检波、矩阵等电路处理，才能取得红、绿、蓝三基色，电视机才能还原显示彩色图像。其中体现了超声延时线的作用。
(一)延时线的图形符号及分类
实际使用延时线时，常是按型号、形状来选择，因此需先了解延时线的形状与种类。
1．延时线的图形符号 DE4H-JN03-16
图11-1中列出了几种延时线及其图形符号，供读者认识。
如图11-1 (a)所示是线圈延时线的外形，它的图形符号如图11-1 (b)所示。如图11-1 (c)所示是超声延时线的外形，它的图形符号如图11-1 (d)所示。各种延时线的文字符号均用字母DL表示。
2．延时线的分类方法
按性能，可分为LC延时线、超声延时线。
按用途，可分为亮度信号延时线(亮度电路使用的LC延时线，延时时间为0.3～0.7μs)、色度信号延时线（色度解码电路使用的超声延时线，延时时间为64μs）。
(二)延时线的作用
电视机应用延时线主要有两个方面的作用，一是在亮度通道中作亮度信号延时用，二是在色度解码电路中作色度信号延时之用。
1．电视机亮度信号延时的机理 DFLS120L
在电视机工作原理中，接收的信号有囹像亮度信号、伴音信号及色度信号，这里仅简述色度信号与亮度信号。这两种信号同时从天线进入机内，必须同时到达显像管上，才能显示正常彩色图像。然而在电视机的实际工作中，色度信号与亮度信号经过的电路途径不同，处理色度信号的电路比处理亮度信号的电路多。也可理解为色度信号“所走的路程长”，亮度信号“所走的路程短”，这样两种信号就不能同时到达显像管，屏幕就会出现“红草绿脸”的错误颜色。这是亮度信号过早到达显像管、色度信号过迟到达显像管造成的，为了解决这个问题，在电视机内通常采用延迟亮度信号的方法使两种信号能够同时到达显像管，具体做法是在亮度信号的通道上设置一个如图11-1 (a)所示的LC延时线来延迟亮度信号。
2．彩电色度信号延时的机理
在电视发射、接收系统中，发射台先将摄取物体的彩色信号分解成红、绿、蓝三基色（色度信号），然后采用调幅、正交调制、压缩等技术把三基色混合在一起发射。电视机接收之后，必须把混合的三基色分解开来，才能在显像管上还原或者说显示出彩色图像。
色度信号分解有多种方式，应用最广泛的是PALD方式，即采用“超声延时线”的标准分解方式。简单讲，就是把混合色度信号分为两路传输，第一路是从输入端送入如图11-1(c)所示超声延时线内部，经延时64ys（一行，1H）后从输出端送给加法器与减法器；第二路是把混合色度信号直接送到加法器与减法器。延时与未延时的色度信号在经加、减后，兢能分离出红、蓝色信号，进一步经色度信号检波、矩阵等电路处理，才能取得红、绿、蓝三基色，电视机才能还原显示彩色图像。其中体现了超声延时线的作用。
