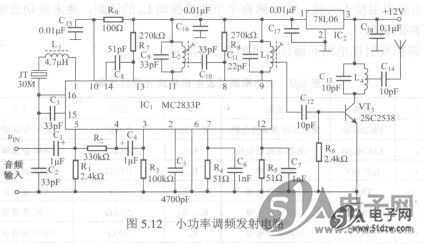

引脚符号说明：1脚为可变电抗输出端，2脚为去耦端，3脚为调制器输入端，4脚为话筒放大器输出端，5脚为话筒放大器输入端，6脚为接地端，7脚为内部晶体管VT₂的发射极，8脚为内部晶体管VT₂的基极，9脚为内部晶体管VT2的集电极，10脚为电源端，11脚为内部晶体管VT₁的集电极，12脚为内部晶体管VT，的发射极，13脚为内部晶体管VT₁的基极，14脚为射频振荡器的缓冲输出端，15脚为射频振荡器外接元件端，16脚为射濒振荡器外接元器件端。小功率调频发射机电路如图5.12所示。
    在图5.12电路中，音频信号经C_l耦合输入IC₁的5脚，由内部放大器放大后4脚输出，R₂为内部放大器的负反馈电阻，调节R₂可改变电压增益。C₄为耦合电容，将音频信号送入IC₁的3脚，可变电抗调制器的输入端；C₅为可变电抗调制器的去耦电容。IC₁的1脚和16脚之间的电感L1和晶体JT以及电容C₂、C₃构成了克拉泼振荡电路，产生30MHz的载波信号，调制后的30MHz的载波信号经缓冲放大，由IC₁的14脚输出。已调载波信号经C₈耦合IC₁内部VT₁、VT₂两个晶体管组成的两级倍频放大器，IC₁的肉部晶体管VT₁、L₂和C₉组成调谐选频放大器，选出3倍于30MHz的已调载波信号，即90MHz的已调载波信号。IC₁的内部晶体管VT₂、L₃和C_ll组成二次倍频调谐放大器，即输出90MHz的已调载波信号。C_l0和C₁₂为级间耦合电容。晶体管VT₃、L₄和C₁₃组成高频率调谐丙类窄带功率放大器，对90MHz的已调载波信号再进一步射频功率放大，经C₁₄耦合到发射天线向周围空间辐射。


    为进一步防止射频干扰，稳定输出频率，提高输出功率，末级功率放大采用12V供电，三端集成稳压器IC₂提供给IC₁集成电路6V电源。C₁₅～C₁₈为电源退耦滤波电容，C₆、C₇为IC₁的内部晶体管VT₁、VT₂的射极旁路电容。

    2．安装与调试  MAX191BCNG
    元器件选择方法：为减小噪声所有电阻选用金属膜电阻，C_l、C₄为电解电容，其余均为高频瓷介电容；电感L₂、L₃可在Φ6.Omm塑料骨架上用Φ0.31mm的漆包线绕11匝，4匝处抽头，然后放入MX4高频磁芯，电感L4用Φ0.51mm的漆包线在Φ5.Omm的圆棒上绕6匝中心抽头脱胎而成。天线可采用双层十字型全方向天线，以增加覆盖范围，并用75-5优质同轴电缆引至本机的射频输出端。
    元嚣件焊接装配时引脚应尽量短，以减少分布电容的影响。所有元器件装配完成后，并检查无误就可以进行调试。调试电路时，应在射频输出端接入75Ω高频假负载电阻，以防空载时损坏射频功率管VT₃。首先，断开耦合电容C₈，分别通过调整R7和R8的阻值，使IC₁内部两个晶体管VT₁、VT₂的集电极静态电流分别为1mA、2～4mA。接通耦合电容C₈，用高频毫伏表和数字频率计的测试IC₁的14脚射频输出端，其输出电压约为lOOmV，频率为30MHz;用数字频率计的测试IC₁的8脚VT₂基极时，用无感小改锥调整电感L₂磁芯使数字频率计显示数值为“90.OOMHz”即完成了3倍频电路的调试。用数字频率计的测试VT₃基极，调整L4的磁芯使数字频率计显示数值为“90.OOMHz”即完成了倍频电路的调试。去掉75Ω高频假负载电阻接入天线，用无感扁平小改锥拨动L₄的匝距，使末级功放输出最大，即完成了对电路的调试。

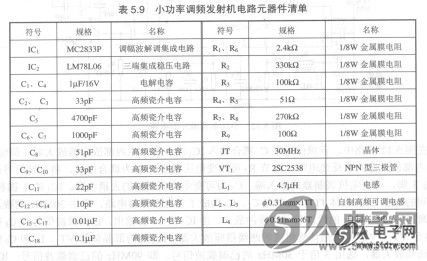

    小功率调频发射机电路元器件清单如表5.9所示。
