(一)怎样识读电路原理图？           ADS901EG4
    电子设备的电路图是表示其工作原理和电子元器件连接关系的简图，在很多场合下电路图就可以作为完整的电气技术文件，而其他图样却无这种作用。
    前面了解了用符号和电路图来表示一个电气设备或电子电路，要比用实物图来表示方便得多。比如打开一台电子设备的机盖，就会看到各种各样的元件安装在底板上，使人很难一下看懂它们的作用。如果有了它的电路图，那么对照一下就能一目了然，既可弄清它们的来龙去脉，又可知道各个元件的作用。因此，电路图可以帮助人们识别一部电子设备的构造，了解它的工作原理。
    下面以晶闸管炉温自动调节电路图为例，识读电子设备电路图。

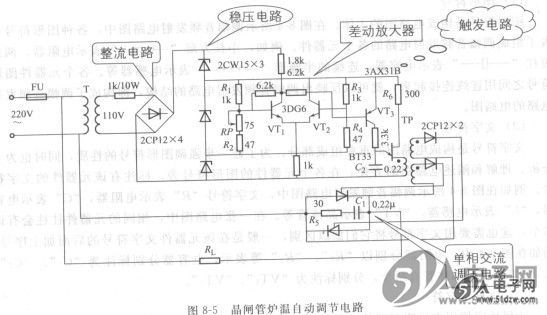

    图8-5所示为晶闸管炉温自动调节电路。因电炉是电阻性负载，故在图中以R_L表示。
    主电路：由两只普通晶闸管反并联连接后构成单相交流调压电路，R₅、C_l构成了阻容保护电路。


    控制电路：控制变压器T二次侧交流电经四只整流二极管组成的整流桥整流，再经稳压管稳压。提供给调节电路直流电源。VT₁、VT₂组成差动放大器，R_l、R₂. R₃、R₄构成VT₁、VT₂分压式偏置电路，同时这四只电阻又是温度测量桥的四个桥臂。R4是铂电阻，其阻值随温升而增大，随温度降低而减小，它是置于电炉中的测温元件。单结晶体管BT-33、VT₃、C₂、R₆、TP构成晶闸管触发电路。
    自动调节过程，调节RP预先设定某炉温值，电桥达到平衡。当炉温与设定温度相比偏低时，R₄电阻减小，电桥失去平衡，VT₂基极电位下降，集电极电流减小，因而VT₁、VT₂的基极电位下降，从而使VT₁集电极电流增加，集电极电位下降，使得VT₃发射极电流增加，即对C₂的充电电流增加，使得触发脉冲相位前移，使触发控制角减小，晶闸管导通角增加，炉温上升。
    当炉温偏高时，情况正好相反，因此达到了温度自动控制的目的。要改变炉温，只要调节RP即可。
  (二)电子电路图的识读原则有哪些？        ADS900E
    识读电原理图时，首先要弄清信号传输流程，找出信号通道。其次，抓住以晶体管元件或集成块为主的单元功能电路。在识读时可掌握“分离头尾、找出电源、割整为块、各个突破”的原则。
    (1)分离头尾
    是指分离出输入、输出电路。如收录机放音通道的头是录放磁头，一般画在电原理图的左侧中间或下方；它的尾是放大器及扬声器电路，一般位于图的右侧。信号传输方向多为从左至右。
    (2)找出电源
    是指寻找出交一直流变换电路，如电子产品的整流电路或稳压电路。它一般画在图纸的右侧下方。从电源电路输出端沿电源供给线路查看，便可搞清楚产品（整机）有几条电源电压供给线路，供给哪些单元电路。
    (3)割整为块

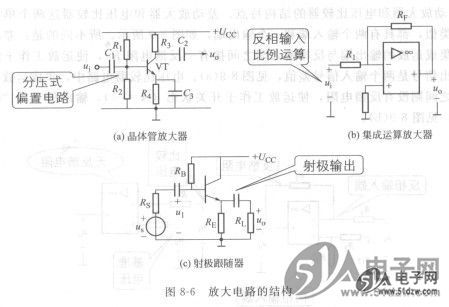

    是指特产品（整机）电路解体分块。如收录机的放音通道可以分解成输入、前置、功率放大等各单元电路。

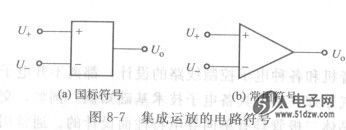

    (4)各个突破

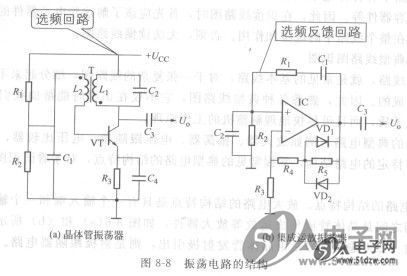

    是指对解体的单元电路进行仔细分析，搞清楚直流、交流信号传输过程及电路中各元器件的作用。
