正、负反馈电流的性质
发布时间:2011/8/31 14:56:07 访问次数:2159
(一)负反馈的类型有哪些?各有何用途? FCH20A15
反馈按极性分有正反馈和负反馈;在负反馈放大电路中,根据反馈信号对输出信号的采样方式,可分为电压反馈和电流反馈;根据反馈信号与输入信号的连接方式,可分为串联反馈和并联反馈。因此,负反馈有电压串联、电压并联、电流串联、电流并联四种类型。
放大电路巾的反馈形式,必须通过严格的判别才能确定。只有认清反馈的性质,才能知道在电路中所起的作用。
在放大电路中,引入反馈使放大器的放大倍数减小为负反馈。反之,使放大器的放大倍数增大为正反馈。正反馈虽然能提高放大倍数,但会使放大器的性能变坏,在放大电路中应用很少,一般只在振荡脉冲电路中采用。而负反馈虽然使放大倍数有所下降,但它却能改善放大器的性能,因此应用比较广泛。
在放大电路中,引入电压负反馈.将使输出电压保持稳定,其效果是减小了电路的输出电阻;而电流负反馈将使输出电流保持稳定,因而增大了输出电阻。
在放大电路中,引入并联负反馈可使放大电路中输入电阻减小,并联负反馈是把反馈电流与输入电流并联起来,其作用是削弱输入电流;而串联负反馈可使放大电路中输入电阻增大及把反馈电压与输入电压串联起来,其作用是对输入信号电压起削弱作用。
(二)什么是直流负反馈?什么是交流负反馈?
根据反馈信号本身的交直流性质,可将其分为交流反馈与直流反馈。如果反馈信号只包含直流成分,称为直流反馈;如果反馈信号只包含交流成分,则称为交流反馈。直流负反馈在电路中的主要作用是稳定静态工作点,而交流负反馈的主要作用是改善放大器的性能。
(三)如何判别正、负反馈?
判别反馈的正或负,通常用瞬时极性法。其方法如下。
①先任意假设在原输入信号作用下;晶体管的基极电位在某一瞬时的极性。瞬时极性在电路图上用“+”,指电位升高;瞬时极性为“一”,则指电位在降低。
②根据晶体管集电极瞬时极性与基极的瞬时极性相反,而发射极的瞬时极性与基极的瞬时极性相同,以及电容、电阻等反馈元件不会改变瞬时极性来决定各点的瞬时极性。
(四)如何判别电压反馈和电流反馈?

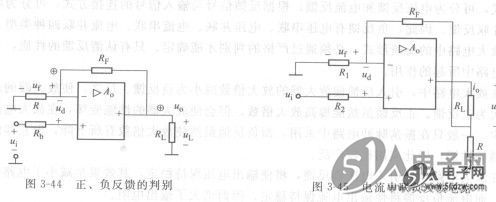

如果反馈信号取自输出电压,与输出电压成比例,为电压反馈。若反馈信号取自输出电流,与输出电流成比例,则为电流反馈。比较简单的判别方法是,将负载电阻短接,令输出电压μO=0,若反馈信号消失,则为电压反馈,否则为电流反馈。将图3-44放大器的输出端交流短路时,反馈信号即消失,所以是电压反馈。在图3-45所示的电路中,若将RL短接,虽然输出电压μO=0,但放大器输出电流iO经分流后在R1上形成反馈信号,所以该电路属于电流反馈。

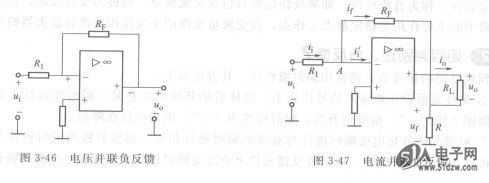

(五)如何判别并联反馈与串联反馈?
如果反馈信号与输入信号以并联的形式作用于净输入端,为并联反馈。若反馈信号与输入信号以串联的形式作用于净输入端,为串联反馈。简单的方法是,当反馈信号和输入信号接在放大器的同一点(另一点往往接地)时,一般可判定为并联反馈;而接在放大器的不同点时,一般判定为串联反馈。
(一)负反馈的类型有哪些?各有何用途? FCH20A15
反馈按极性分有正反馈和负反馈;在负反馈放大电路中,根据反馈信号对输出信号的采样方式,可分为电压反馈和电流反馈;根据反馈信号与输入信号的连接方式,可分为串联反馈和并联反馈。因此,负反馈有电压串联、电压并联、电流串联、电流并联四种类型。
放大电路巾的反馈形式,必须通过严格的判别才能确定。只有认清反馈的性质,才能知道在电路中所起的作用。
在放大电路中,引入反馈使放大器的放大倍数减小为负反馈。反之,使放大器的放大倍数增大为正反馈。正反馈虽然能提高放大倍数,但会使放大器的性能变坏,在放大电路中应用很少,一般只在振荡脉冲电路中采用。而负反馈虽然使放大倍数有所下降,但它却能改善放大器的性能,因此应用比较广泛。
在放大电路中,引入电压负反馈.将使输出电压保持稳定,其效果是减小了电路的输出电阻;而电流负反馈将使输出电流保持稳定,因而增大了输出电阻。
在放大电路中,引入并联负反馈可使放大电路中输入电阻减小,并联负反馈是把反馈电流与输入电流并联起来,其作用是削弱输入电流;而串联负反馈可使放大电路中输入电阻增大及把反馈电压与输入电压串联起来,其作用是对输入信号电压起削弱作用。
(二)什么是直流负反馈?什么是交流负反馈?
根据反馈信号本身的交直流性质,可将其分为交流反馈与直流反馈。如果反馈信号只包含直流成分,称为直流反馈;如果反馈信号只包含交流成分,则称为交流反馈。直流负反馈在电路中的主要作用是稳定静态工作点,而交流负反馈的主要作用是改善放大器的性能。
(三)如何判别正、负反馈?
判别反馈的正或负,通常用瞬时极性法。其方法如下。
①先任意假设在原输入信号作用下;晶体管的基极电位在某一瞬时的极性。瞬时极性在电路图上用“+”,指电位升高;瞬时极性为“一”,则指电位在降低。
②根据晶体管集电极瞬时极性与基极的瞬时极性相反,而发射极的瞬时极性与基极的瞬时极性相同,以及电容、电阻等反馈元件不会改变瞬时极性来决定各点的瞬时极性。
(四)如何判别电压反馈和电流反馈?
如果反馈信号取自输出电压,与输出电压成比例,为电压反馈。若反馈信号取自输出电流,与输出电流成比例,则为电流反馈。比较简单的判别方法是,将负载电阻短接,令输出电压μO=0,若反馈信号消失,则为电压反馈,否则为电流反馈。将图3-44放大器的输出端交流短路时,反馈信号即消失,所以是电压反馈。在图3-45所示的电路中,若将RL短接,虽然输出电压μO=0,但放大器输出电流iO经分流后在R1上形成反馈信号,所以该电路属于电流反馈。
(五)如何判别并联反馈与串联反馈?
如果反馈信号与输入信号以并联的形式作用于净输入端,为并联反馈。若反馈信号与输入信号以串联的形式作用于净输入端,为串联反馈。简单的方法是,当反馈信号和输入信号接在放大器的同一点(另一点往往接地)时,一般可判定为并联反馈;而接在放大器的不同点时,一般判定为串联反馈。
