集成超声波传感器
发布时间:2011/8/11 11:03:01 访问次数:925
集成超声波传感器将发射和接收部分集成在一起，由发射器发出的一个超声波脉冲作用到物体的表面上，经过一段时间后，被反射的声波（回波）又重新回到接收器上，根据声速和时间就可以计算超声波传感器到反射物之间的距离。

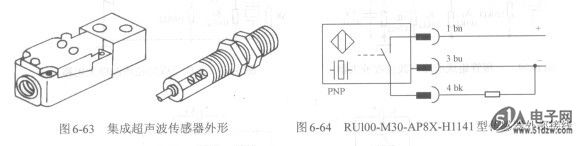

集成超声波传感器主要有两种外形，如图6-63所示，一是长方六面体的塑料外壳，二是螺纹管M30类型。它们都具有开关量和模拟量两种信号输出类型。下面以图尔克（天津）传感器有限公司的RU100-M30-AP8X-H1141为例来说明其主要参数性能。
开关距离：20～lOOcm连续可调。
标准检测物体：2cmx2cm。
工作电压直流：20～30V。
输出状态：NO。
外部接线如图6-64所示。

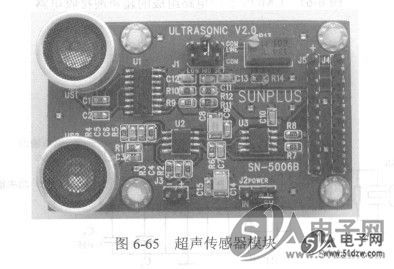

使用中还有许多超声波传感器模块可供选用，这些模块将相应的传感器和检测电路制成了一个模块。许多模块采用了数字接口，可直接和单片机通信，有的模块还集成了测距功能，可直接读出障碍物的距离。与以上超声电路相比，超声波模块一般功能比较完善，可靠性比较高，使用方便，如图6-65所示。
集成超声波传感器将发射和接收部分集成在一起，由发射器发出的一个超声波脉冲作用到物体的表面上，经过一段时间后，被反射的声波（回波）又重新回到接收器上，根据声速和时间就可以计算超声波传感器到反射物之间的距离。
集成超声波传感器主要有两种外形，如图6-63所示，一是长方六面体的塑料外壳，二是螺纹管M30类型。它们都具有开关量和模拟量两种信号输出类型。下面以图尔克（天津）传感器有限公司的RU100-M30-AP8X-H1141为例来说明其主要参数性能。
开关距离：20～lOOcm连续可调。
标准检测物体：2cmx2cm。
工作电压直流：20～30V。
输出状态：NO。
外部接线如图6-64所示。
使用中还有许多超声波传感器模块可供选用，这些模块将相应的传感器和检测电路制成了一个模块。许多模块采用了数字接口，可直接和单片机通信，有的模块还集成了测距功能，可直接读出障碍物的距离。与以上超声电路相比，超声波模块一般功能比较完善，可靠性比较高，使用方便，如图6-65所示。
