固定式稳压器构成的可调稳压电路
发布时间:2011/8/10 17:18:07 访问次数:1004
利用三端稳压器MC7805，配合可编程精密电压基准TL431，可以组成简单的精密可调压电路，如图4-16所示。
电路的输出电压为Uo=(l+R1/R2)x2.5(V)，最小输出电压为2.5V，最大输出电压为40V。从电路输出电压表达式可以看到，当电路中可调电阻值R1为0时，即TL431的参考端与阴极相接时，输出电压为2.495V。

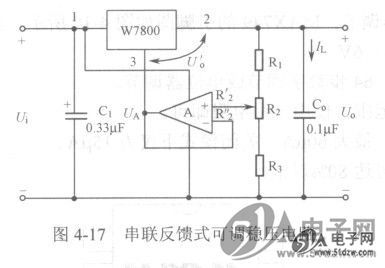

W78系列固定式稳压器还可用来构成串联反馈式可调稳压电路，如图4-17所示。
因为
