SB42511的典型应用电路是什么？
发布时间:2011/8/4 16:41:49 访问次数:1656
士兰微电子生产的SB42511是降压型、PWM控制、功率开关内置的LED驱动芯片。在宽广的输入电压范围内，其输出电流能达到1A。其内置有温度保护电路、限流电路、PWM调光电路。

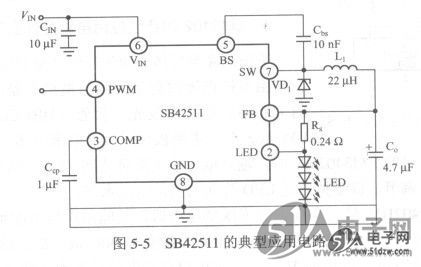

SB42511采用电流模式控制，能提供快速的瞬态响应，且环路稳定性设计简单。SB42511的效率可达90%以上。当输入腧出电压变化时，其输出电流变化控制在±1%之内。由于输入电压为6～25 V，故该芯片可以驱动串接的6个LED。它采用了SOP8封装形式，主要应用于目前的低端射灯市场。其典型应用电路如图5-5所示。
士兰微电子生产的SB42511是降压型、PWM控制、功率开关内置的LED驱动芯片。在宽广的输入电压范围内，其输出电流能达到1A。其内置有温度保护电路、限流电路、PWM调光电路。
SB42511采用电流模式控制，能提供快速的瞬态响应，且环路稳定性设计简单。SB42511的效率可达90%以上。当输入腧出电压变化时，其输出电流变化控制在±1%之内。由于输入电压为6～25 V，故该芯片可以驱动串接的6个LED。它采用了SOP8封装形式，主要应用于目前的低端射灯市场。其典型应用电路如图5-5所示。
