NJM2570A带滤波器和Y/C混频器的视频放大器电路的基本特性：

    NJM2570A是在Y和C系统下具有LPF的视频放大器，使用外部电阻器可对LPF特性进行调节，利用75Ω驱动器的输出使电视监视器系统最优化。此外，通过S端子的内部DC接口，可分辨电视的屏幕高宽。NJM2570A包括节电电路，因此适用于便携式视频设备。

1) 工作电压范围为4.5~5.5V；
2) 输入Y和c（0.5Vpp）；
3) 内部LPF(4MHz时一般为0dB(IREF=33kΩ)，10MHz时一般为-35dB(IREF=33kΩ)，6MHz时一般为0dB(IREF=22kΩ)，16MHz时一般为-40dB(IREF=22kΩ))；
4) 内部Dc接口，用于识别屏幕高宽比；

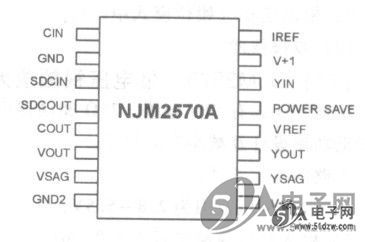

5) 16引脚的ssoP；
6) 双极技术。
