电气部件与电气控制关系,电源开关的功能特点.

电源开关的结构,电源开关在PLC控制电路中主要用于接通或断开整个电路系统的供电电源。日前,PLC控制电路常采用断路器作为电源开关。

断路器是―种切断和接通负荷电路的器件,具有过载自动断路保护的功能。

断路器作为线路的通、断控制部件,从外观来看,主要由输入端子、输出端子、操作手柄构成。

接供电电源的输入端子接负载设备的输出端子,PLC控制电路中的电源开关(断路器).

电源开关(断路器)的外部结构,电源开关(断路器).

德国西门子(SIEMENS)公司的可编程控制器SIMATIC s5系列产品在中国的推广较早,在很多的工业生产自动化控制领域都曾有过经典应用。西门子公司还开发了一些起标准示范作用的硬件和软件,从某种意义上说,西门子系列PLC决定了现代可编程控制器的发展方向。

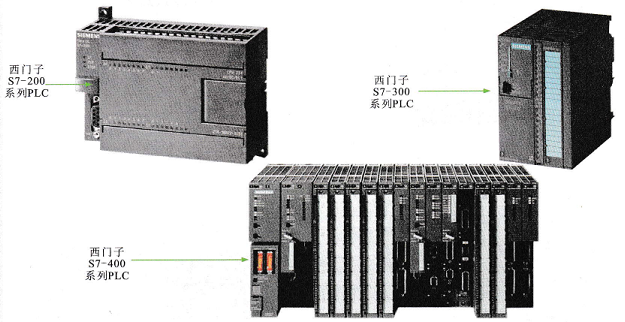

目前,市场上的西门子PLC主要为西门子S7系列产品,包括小型PLC S7-200、中型PLC S7-300和大型PLC S7-400。

西门子s7系列产品欧姆龙PLC，日本欧姆龙(0MRON)公司的PLC较早进入中国市场,开发了最大I/0点数在140点以下的C20P、C20等微型PLC,最大I/0点数为2048点的C2000H等大型PLC,广泛应用于自动化系统设计的产品中。

三菱FXlN系列PLC，三菱FX2N系列PLC，三菱FX3u系列PLC，几种常见三菱PLC系列产品实物图。

三菱FX2N系列PLC属于超小型程序装置,是FX家族中较先进的系列,处理速度快,在基本单元上连接扩展单元或扩展模块,可进行16~256点的灵活输入/输出组合,为工厂自动化应用提供最大的灵活性和控制能力。

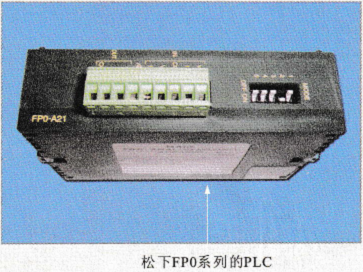

三菱FX1s系列PLC属于集成型小型单元式PLC。
