PLC的结构形式分类,PLC根据结构形式的不同可分为整体式PLC、组合式PLC和叠装式PLC。

整体式PLC是将CPU、I/0接口、存储器、电源等部分全部固定安装在一块或多块印制电路板上,成为统一的整体,当控制点数不符合要求时,可连接扩展单元,以实现较多点数的控制,体积小巧。目前,小型、超小型PLC多采用这种结构。

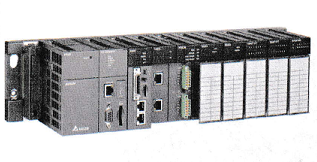

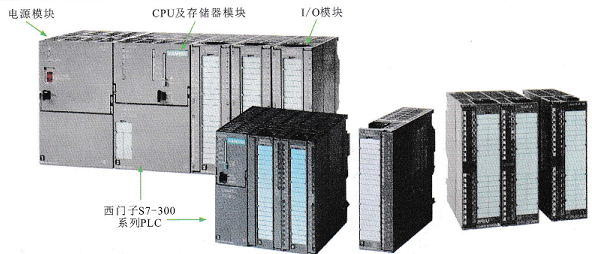

为常见整体式PLC的实物外形,组合式PLC的CPU、I/0接口、存储器、电源等部分以模块形式按一定规则组合配置而成,也称模块式PLC,可以根据实际需要灵活配置。

三相四线式与三相三线式供电方法的不同是从配电系统多引出一根零线。接上零线的电气设各在工作时,电流经过电气设备做功,没有做功的电流就经零线回到电厂,对电气设各起到保护作用,这种供配电方式常用于380/220V低压动力与照明混合配电。

典型的三相四线供电方式的交流电路示意图.

直流电与直流电路,直流电(dircct cuFcnt,DC)是指电流流向单一,其方向和时间不做周期性变化,即电流的方向固定不变,由正极流向负极,但电流的大小可能不固定。

转子旋转一周,感应电动势又会重复变化一次。由于转子旋转的速度是均匀恒定的,因此输出电动势的波形为正弦波。

单相两线式为单相两线式照明配电线路图,从三相三线高压输电线上取其中的两线送入柱上高压变压器输入端。三相五线式为典型的三相五线供电方式的示意图。

例如,高压6600V电压经过柱上变压器变压后,其二次侧向家庭照明线路提供220V电压。变压器一次侧与二次侧之间隔离,输出端相线与零线之间的电压为220V。
