主轴需降速时按下SB17.继电器KA33动作。电阻R131上的电压降极性是8端正7端负,晶体管V1截止,V2导通,V3截止。

继电器KA34动作,KA34的常开触点闭合,使KA39动作,电动机M6反向启动,变速器降速。

如果一直按住SB17不放,当变速器速度降低到500r/min时、测速电压略低于参考电压,Ⅴ1导通,Ⅴ2截止,KA34释放,电动机IM6停转。

3.20/51桥式起重机 起重机是一种用来起吊和放下重物并使重物在短距离内水平移动的起重设备,为20/5t通用吊钩式起重机电气控制电路。

M5是主卷扬电动机,曲主令控制器SA4控制;M1为副卷扬电动机,由凸轮控制器SA1控制;M2是小车电动机,由sA2控制;M3、M4为大车电动机,它们皆由凸轮控制器SA3控制。

提升重物时电路工作情况 “提升”有六个挡位。当SA4手柄扳到“上1”挡位时,S3、S4、S6、S7闭合,KM2、KM3、KM4通电吸合,电动机按正转相序接通电源,制动电磁铁Y A6、YA5通电,电磁抱闸松开,短接一段转子电阻,电动机工作在机械特性的上1上。

该特性的启动转矩较小,一般吊不起重物,只作张紧钢丝绳,消除吊钩传动系统齿轮间隙的预备级。

当主令控制器手柄依次扳到上升的第2、3、4、5、6挡位时,接触器KM5~KM9相继通电吸合,逐级短接转子各段电阻,电动机的转速逐渐上升,获得上2~上6机械特性,得到五种提升速度。

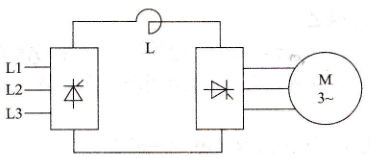

下降重物时电路的工作情况下，主轴变速电动机M6的开动和停车是用测速发电机电压与一个参考电压比较,用这两个电压的差值控制一个晶体管开关电路,可使继电器KA34和KA35吸合及释放,然后去控制M6的启动和停转。

Ⅴ1立刻截止,V2导通,继电器KA34动作.Ⅴ3截止,继电器KA35释放.KA35释放后KA38释放,电动机M6停转。
