屏蔽线圈中问有一个磁芯,用干增加线圈的电感量。用窄一字改锥旋转磁芯,可调整磁芯在线圈骨架中的上下位置,从而改变线圈的谐振点,可使高频电路工作在最佳状态.

屏蔽线圈的电路图形符号,用字母T表示。符号中闸有一个竖线,即表明该线圈含有磁芯。

此种高频电路用屏蔽线圈一般是根据电路设计需要而定制,事先计算好初、次级的电感量,选取适当规格的漆包铜线,配合磁芯,设计好所需的线圈匝数并绕制在骨架上市场上不容易买到正合适的屏蔽线圈,这里我们只要简单了解一下即可。

拨动开关实物外观电路图形符号,拨动开关的检测可用数字万用表通断挡测量,黑色拨杆推向左边时,第1脚和第2脚间电阻为0,第2脚与第3脚间电阻为无穷大。然后将黑色拨杆推向右侧,此时第1脚和第2脚间电阻为无穷大,第2脚与第3脚问电阻为0。

电感线圈的种类也是多种多样,应用广泛。所谓电感,就是用来表示自感应特性的一个量。当电感线圈流过电流,线圈周围就会产牛磁场,线圈就有磁通量通过。

驻极话筒在使用时必须另加一只偏置电阻才能工作,该电阻跨接在D(漏极)与电源正极之间的电阻R。阻值一般可在1~10kΩ之间选取。阻值小,驻极话筒的灵敏度就高一些,反之就低一些。音频信号通过电容C隔直流后输出给后续电路进行处理。

驻极话筒的外形大小有很多种,在手机、MP3等便于随身携带的数码产品中,使用的驻极话筒体积都很小,电话座机、电脑外接话筒等使用的驻极话筒体积稍大一些。

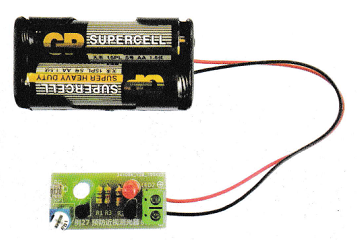

我们实验使用的是直径￠10mm、厚度为6.5mm的驻极话筒,为便于安装在电路板上,应在驻极话筒背面焊点上焊接引脚,市面上也有焊好引脚的驻极话筒出售,这样就可以直接焊在电路板上了。
