高压电缆引入变压器高压套管接线,电缆是沿墙垂直敷设的。这方法不适用于裸铅包(铝包)电缆。固定敷设时由以下几部分组成。

具体做法是用一根长1.5m、25~50cm的管子,上端焊一只漏斗便于加油,下端与变压器顶部的一法兰连接,管子高度应按上述要求计算。注油前应关闭通往油枕的阀门,加入与变压器内相同而且合格的油,试验持续时间3h,仔细检查没有渗漏就算通过。

为了保证油的流动性,实验时油温最好大于10℃。实验中需派人监视油柱的油位,当因渗人油箱而油位降低时,需随时补充。

测量必须在绕组温度稳定的情况下进行,要求绕组与周围环境温度相差不太大,在温度稳定的情况下,――般可用上层油温作为绕组温度,试验时应做好温度记录。为了与出厂值或过去的测量值进行比较,应将直流电阻值换算到相同温度下的数值。

测量结果分析判断的方法,主要采用本次测量的相与相(或线与线)之问的测量值相互比较。

判断标准:

630kvA以上的变压器各项绕组的直流电阻的差别(无中性点引出线时为线问差别),不应大于三相平均值的2%,与以前(出厂或交接时)测量的结果比较,相对变化也不应大于2%。

630kⅤA及以下的变压器,各相绕组直流电阻的差别一般不大于三相平均的4%,线间差别一般不大于二个线间平均值的2%。

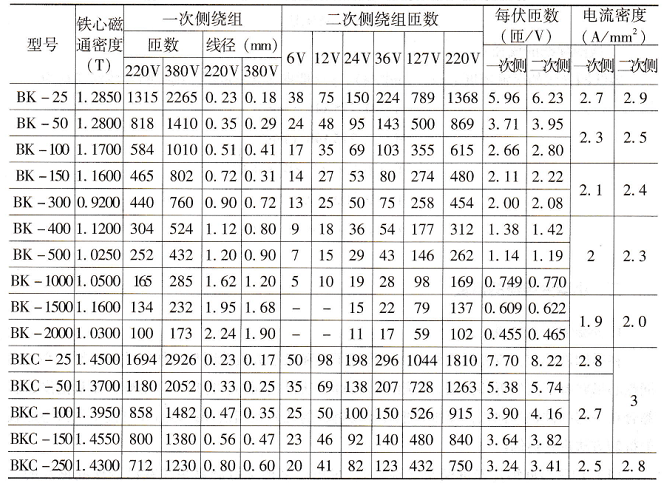

变压比试验变压器的变压比是指一次侧绕组电压与二次侧绕组电压的比值。变压比试验的目的如下:

检查变压比是否与铭牌相符。
