从电路图中识别电容器,维修电路时,通常需要参考电器设备的电路原理图来查找问题,下面结合电路图来识别电路图中的电容器。电容器一般用“C”文字符号来表示。为电路图中的电容器。

电容器的主要参数有:标称容量、允许的偏差、额定工作电压、温度系数、漏电电流、绝缘电阻、损耗正切值和频率特性。

电容器的标称容量,电容器上标注的电容量被称为标称容量。电容基本单位是法拉,用字母“F”表示,此外还有毫法(mF)、微法(uF)、纳法(nF)和皮法(pF)。它们之间的关系为lF=lO3 rnF=lO6 u F=109 nF=l O12 pF。

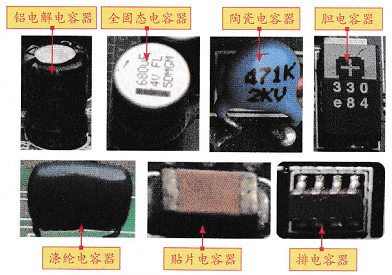

在电容器两端加上一个电压电容器就可以进行能量的储存,电容器是一种重要的储能元件,同时也是易发故障的元件之一。为电路中常见的电容器。

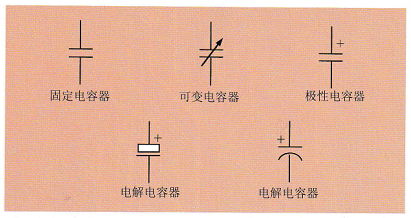

电路中常见的电容器,电容器的表示符号,在电路图中每个电子元器件还有其电路图形符号,电容器的电路图形符号。

电容器的分类,电容器种类繁多,分类方式也不同。

特性1:电容器的隔直流作用,电容器阻止直流“通过”,是电容器的一项重要特性,叫作电容器的隔直特性。

前面已经介绍了电容器的结构,电容器是由两个相互靠近的导体极板中间夹一层绝缘介质构成的。电容器的隔直特性与其结构密切。为电容器直流供电电路图。

当开关S未闭合时,电容器上不会有电荷,也不会有电压,电路中也没有电流流过。当开关S闭合时,电源会对电容器进行充电,此时电容器两端会分布着相应的电荷。

电路中会形成充电电流,当电容器两端电压与电源两端电压相同时充电结束,此时电路中就不再有电流流动c这就是电容器的隔直流作用。
